Introducción:

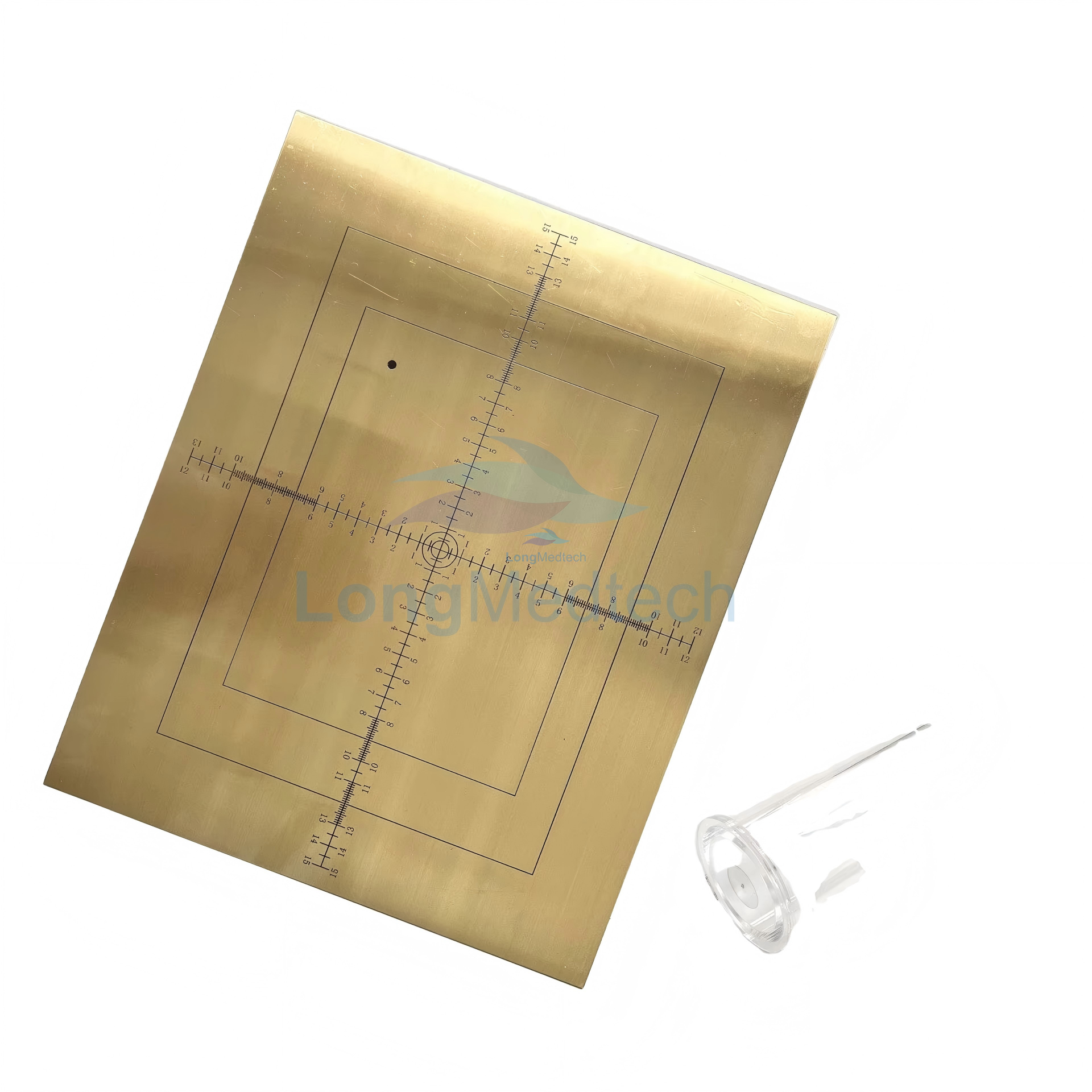

Las herramientas de prueba de alineación de haces y colimadores constan de una placa de detección y un cilindro de colimación. Se utiliza para evaluar la congruencia del campo de luz del colimador y del campo de rayos X, además de garantizar una alineación precisa del haz de rayos X.
La herramienta de prueba de colimador está diseñada para evaluar la congruencia del campo de luz del colimador y el campo de rayos X
de acuerdo con las especificaciones del Centro de Dispositivos y Salud Radiológica (CDRH). Está construido de latón para que los grabados en centímetros en su superficie puedan dar una dimensión reglada directa en la radiografía con una exposición normal a los rayos X. La herramienta de prueba del colimador está calibrada para mostrar desalineaciones dentro de 0,5 cm. La herramienta de prueba de alineación de haces proporciona una prueba sencilla de la alineación de los haces de rayos X.
Cuando
se utiliza con la herramienta de prueba del colimador, se pueden visualizar desalineaciones del haz de rayos X del 1% y el 2% sin necesidad de medir o calcular. El instrumento de prueba está construido con un cilindro de plástico de 15,5 cm (6,1 pulgadas) de alto. Hay una bola de plomo en la parte inferior y cinco bolas de plomo en la parte superior, y las bolas centrales están ubicadas directamente una encima de la otra, de modo que, cuando estén niveladas y todo esté
alineado, se superpondrán en la radiografía.

Tamaño:
• La herramienta de prueba del colimador: 32 cm * 26 cm;
• Herramienta de prueba de alineación del haz: altura 15,5 cm, diámetro del círculo inferior 14 cm, diámetro del círculo superior 12 cm.
