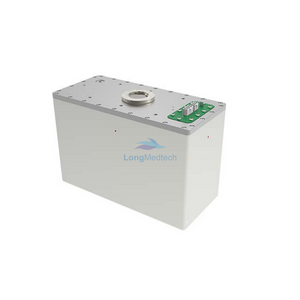

Gemini 012 нь шүдний янз бүрийн хэрэглээнд зориулагдсан 1200 Вт рентген шийдэл юм. Флюроскопи хийхэд тасралтгүй рентген туяа, рентген зурагт тогтмол импульсийн өргөнтэй өртөхөөс гадна хавтгай самбар илрүүлэгчтэй хялбар нэгтгэхийн тулд 30 fps хүртэлх рентген импульсийг дэмждэг. Компакт багц нь рентген туяаны хоолой, бүх өндөр хүчдэлийн эд ангиудыг газрын тосны саванд нэгтгэсэн. Энгийн протокол бүхий RS232 цуваа холбооны интерфэйс нь системийг хялбархан нэгтгэх, дизайн хийхэд ашиглах боломжтой.
Онцлогууд
Тогтмол анодын хоолой бүхий авсаархан шийдэл
Рентген хоолой болон өндөр хүчдэлийн бүрэлдэхүүн хэсгүүдийг нэгтгэсэн тосны сав
Өндөр давтамжийн инвертер
Импульсийн болон тасралтгүй өртөх горим
RS232 цуваа холбооны интерфейс
Хавтгай самбар бүхий рентген мэдрэгчтэй нэгдэхэд нэн тохиромжтой
| Ихэр 012 |
| Үндсэн |
| Гаралтын хүч |
1200 Вт оргил |
| Хоолойн хүчдэлийн хүрээ (кВ) |
50-120 |
| Хоолойн гүйдлийн хүрээ (мА) |
1-20 |
| Механик |
| Савны хэмжээ (мм3) |
265 × 115 × 183 |
| Савны жин (кг) |
8.3 |
| Инвертерийн хэмжээ (мм3) |
220 × 151 × 71 |
| Инвертерийн жин (кг) |
1.6 |
| Цахилгаан хавтангийн хэмжээ (мм3) |
220 × 110 × 40 |
| Цахилгаан хавтангийн жин (кг) |
1.0 |
| Цахилгаан |
| Хоолойн хүчдэлийн долгион |
＜1% (RMS) |
| Хоолойн хүчдэлийн нарийвчлал |
± 5% |
| Хоолойн хүчдэл нэмэгдэх хугацаа (мс) |
1 |
| Хоолойн гүйдлийн нарийвчлал |
± 5% |
| Цахилгаан хангамж |
| Сүлжээний оролт |
220 VAC / 50-60 Гц 110 VAC сонголттой |
| Рентген туяа |
| Фокусын цэгийн хэмжээ |
0.5 |
| Анодын зорилтот өнцөг |
15° |
| Нийт эквивалент шүүлтүүр |
2.5 мм Al |
| Үйл ажиллагааны |
| Интерфэйс |
RS232 |
| Програм хангамж |
GUI үйлчилгээний хэрэгсэл |
| Үйлдлийн горим |
Тасралтгүй өртөх горим Пульс өртөх горим Үйлчилгээний горим |
| Дулааны |
| Макс. Танкны дулаан хадгалах |
350 кХУ |
| Савны дулаан ялгаруулалт (W) MAX. |
80 |
| Байгаль орчны |
| Ашиглалтын температур (℃) |
0-40 |
| Хадгалах, тээвэрлэх температур (℃) |
-20-70 |
| Ашиглалтын чийгшил (конденсацигүй) |
5-95 |
| Хадгалах ба тээвэрлэх чийгшил (конденсацигүй) |
5-95 |
