جدول معلمات الأداء للمكونات الرئيسية
رقم المعلمات والأداء
1 الوظيفة الأساسية
1.1 التطبيق: يتم استخدامه خصيصًا لتصوير أنسجة الثدي البشرية للحصول على صور الأنسجة
لتشخيص أمراض الثدي وفحص سرطان الثدي؛
2 نظام الرف
2.1 هيكل الإطار: نوع ذراع C عمودي،
2.2 نطاق دوران الذراع C + 195 درجة إلى - 155 درجة
2.3 نطاق الحركة الرأسية للذراع C: 630 مم - 1440 مم
2.4 يمكن قفل الذراع C في أي موضع في السكتة الدماغية بأكملها
2.5 يمكن لشاشة عرض الرف عرض الموقع الحالي ومعلومات الموضع المراد
تصويرها، ولها وظيفة مفتاح واحد في مكانه، والذي يمكنه تبديل موضع محدد مسبقًا
بمفتاح واحد
2.6 المسافة بين التركيز وسطح استقبال الصورة (FID): 660 مم
3 مجموعة مولد الجهد العالي (مستوردة)
3.1 الحد الأقصى لطاقة الإخراج: 5KW
3.2 نطاق جهد الإخراج: 20-40kv
3.3 نطاق الإخراج الحالي: 10ma-160ma
3.4 نطاق وقت التحميل: 0.005s-10s
3.5 نطاق تنظيم المنتج في الوقت الحالي: 0.5-560mas
3.6 مع نظام التحكم في التعرض، يدعم التعرض الرئيسي أو التعرض لفرامل اليد.
4 مجموعة أنابيب الأشعة السينية (مستوردة)
4.1 أنود يدور بسرعة مزدوجة
4.2 جهد الأنبوب الاسمي: 40 كيلو فولت
4.3 السعة الحرارية للأنود: 300KHU
4.4 سرعة دوران الأنود: 10000 دورة في الدقيقة
4.5 مادة الأنود: الموليبدينوم
4.6 حجم التركيز الاسمي: تركيز صغير 0.1 مم، تركيز كبير 0.3 مم
5 مكون كاشف اللوحة المسطحة
5.1 وسط التصوير: سيليكون غير متبلور
5.2 حجم التصوير: 240 مم × 300
مم 5.3 الدقة المكانية التقليدية: 7.0lp/mm
5.4 مصفوفة البكسل: 4096 × 3072
5.5 تحويل A/D: 16 بت
5.6 حجم البكسل: 77 ميكرومتر
6 جهاز ضغط التصوير الشعاعي للثدي
6.1 التحكم في حركة الضغط يدوي وكهربائي، و يمكن إطلاق عملية البثق
في أي وقت أثناء عملية البثق. عند حدوث انقطاع في الطاقة، يمكن للوحة الضغط الخاصة
بالضاغط تحرير الضغط.
6.2 نطاق حركة لوحة الضغط: تحت منصة التصوير الفوتوغرافي العادية،
يبلغ نطاق الحركة 245 مم. تحت منصة التصوير الفوتوغرافي ذات التكبير 1.5 مرة، يبلغ نطاق الحركة
150 مم، وتحت التكبير 1.8 مرة، يكون نطاق الحركة 75 مم.
6.3 نطاق ضغط لوحة الضغط: مع محرك كهربائي: 150 ~ 200N؛ مع محرك يدوي: ≥ 300N؛
7 محطة عمل متكاملة للحصول على الصور متعددة الوظائف ومعالجتها
7.1 شاشة طبية احترافية، 19 بوصة
7.2 دقة العرض: 1280 × 1024
7.3 تباين العرض: 1000:1
7.4 ذاكرة محطة العمل: 8 جيجا
7.5 سعة القرص الصلب: 1 تيرا
8 وظيفة برنامج محطة العمل
8.1 تم تطويرها وإنتاجها بشكل مستقل من قبل الشركة المصنعة. (تمتلك
شهادة حقوق الطبع والنشر للبرامج المقابلة للوظيفة)
8.2 مراقب في الوقت الحقيقي لمولد الجهد العالي وحالة اتصال كاشف اللوحة المسطحة
8.3 تمتلك واجهة ترقية خزعة الثقب
8.4 وظيفة التبديل بمفتاح واحد
8.5 دعم كتابة التقرير التشخيصي مع القالب المقابل؛
8.6 دعم طباعة كاميرا الليزر القياسية DICOM3.0 مع التكوين الاختياري (حجم الفيلم
والتنضيد)
8.7 دعم خدمة الأرشفة القياسية DICOM3.0: أرشفة الصورة إلى الخادم وإرسالها تلقائيًا
في الخلفية.
8.8 متوافق مع معيار DICOM3.0 (نقل DICOM، والتخزين، والطباعة)،
والاتصال بسلاسة مع نظام RIS
8.9 دعم الإدخال اليدوي، ومسح الباركود لمعلومات المريض، أو الوصول مباشرة من HIS/RIS
عبر قائمة عمل DICOM
8.10 إدارة الحالة: معلومات المريض، ومعلومات الفحص وإدارة الصور
8.11 أوضاع عرض متعددة: تخطيط عرض الصورة، وعرض النافذة التلقائي / اليدوي
وضبط مستوى النافذة، وعرض الصورة الإيجابية والسلبية، وتكبير الخطوة أو عرض التكبير اللانهائي
8.12 عرض النافذة ومستوى النافذة وضبط جاما؛ تعديل منحنى LUT متعدد النقاط؛
تحويل الفيلم الإيجابي والسلبي. تحجيم الصورة، والنسخ المتطابق، والترجمة، والتدوير
والتكبير؛ تجانس الصورة، وشحذها، وتقليل الضوضاء، واستخراج الحواف، ومعادلة الأنسجة
؛ وظيفة التعليق التوضيحي للصورة بما في ذلك رسم الخط المستقيم، والمستطيل والحرف،
وعرض الصورة الأصلية، وعرض ملء الشاشة، وعرض الرسم البياني، وإعداد عرض النافذة مسبقًا
لأجزاء مختلفة، وسعة صورة التحذير في الوقت الفعلي التي يمكن تخزينها في النظام؛
8.13 وظيفة التصوير الرقمي: الحصول على صور إيجابية وسلبية قابلة للتكوين؛ عرض النافذة في الوقت الحقيقي
وتعديل مستوى النافذة؛ يتم تحديد قص عائد الاستثمار في الوقت الفعلي،
والنسخ المتطابق الأفقي والرأسي في الوقت الفعلي، والتدوير وفقًا لأجزاء مختلفة؛ يمكن عرض معلومات المريض
ومعلومات الفحص ومعلومات الجهاز ومعلومات الصورة؛
8.14 وضع نمط معالجة الصور المخصص الأصلي: يمكن تعيين أنماط صور مختلفة وفقًا لأنواع أجسام المرضى المختلفة أو يمكن ضبط أوضاع مختلفة وفقًا
الطبيب ؛
لأسلوب عرض
8.15 دعم تقرير تنسيق XML: تقرير التنضيد وتبديل نمط التقرير ودعم
وظيفة WYSIWYG
| اسم المنتج |

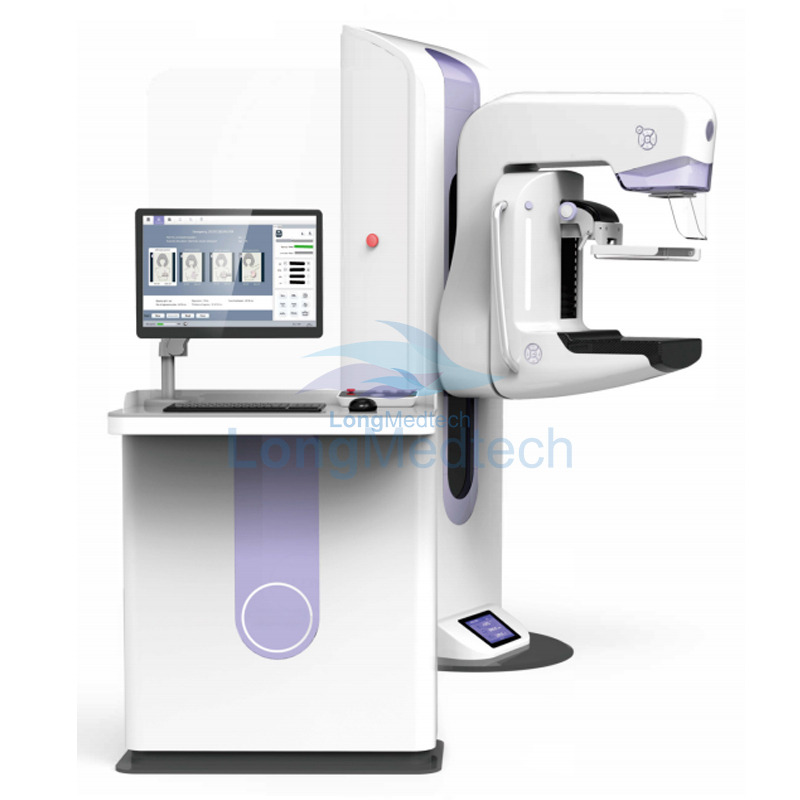

آلة تصوير الثدي بالأشعة السينية |
| العاكس عالي التردد |
80 كيلو هرتز |
| نقطة محورية كبيرة |
20-35 كيلو فولت/10-510 مللي أمبير |
| وزن |
GW300 كجم |
