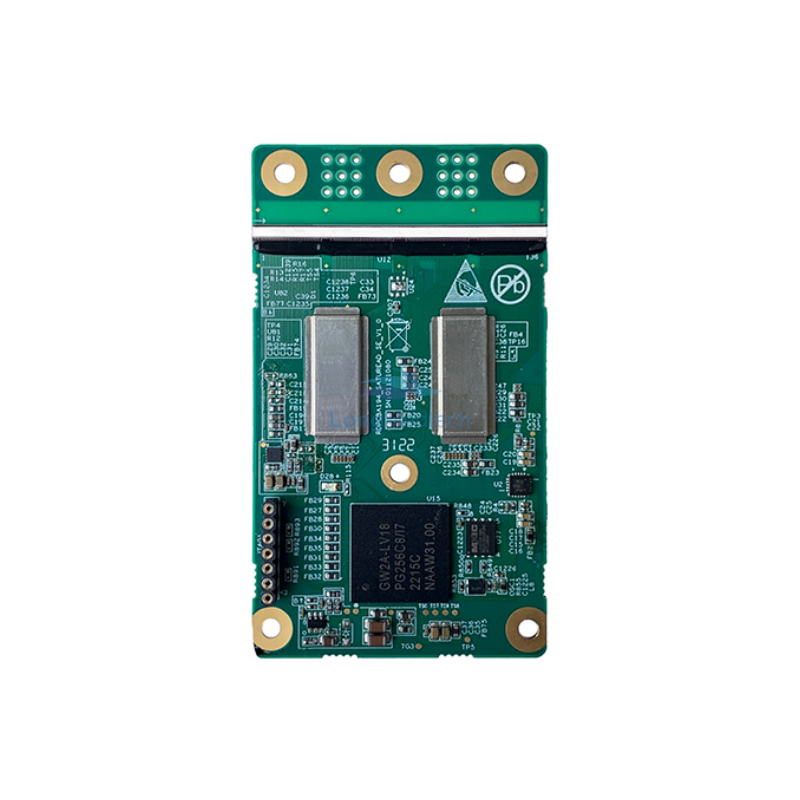

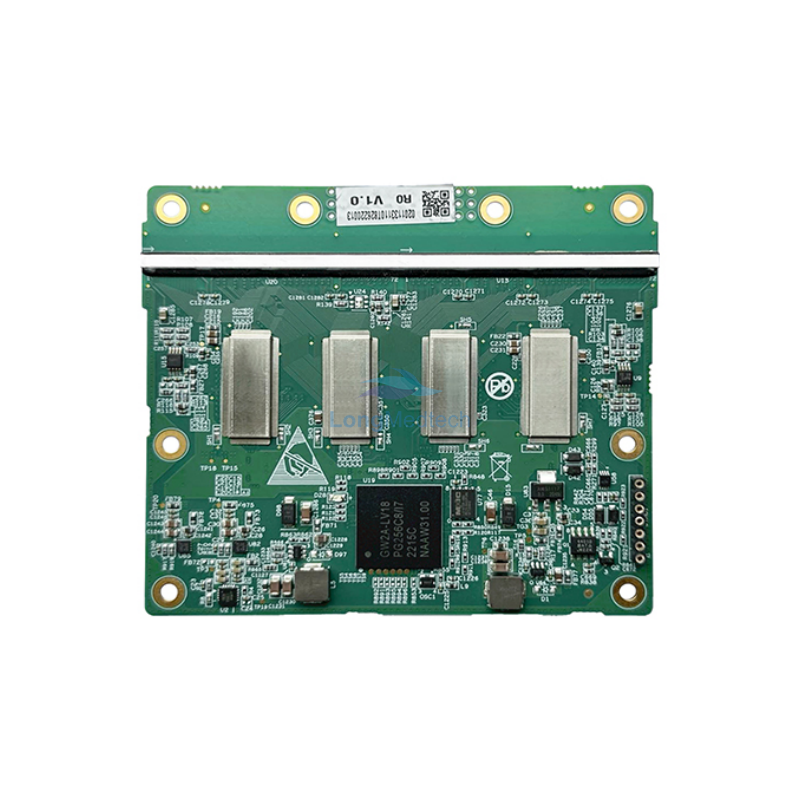

Satu12804/Satu12808 هو نظام كاشف مصفوفة خطية عالي السرعة يستخدم للتصوير بالأشعة السينية عالي الوضوح. حجم البكسل Satu12804 هو 0.4 ملم، و Satu12808 هو 0.8 ملم. يتضمن النظام لوحات الكشف ولوحات الاستحواذ. يتم دمج كل لوحة كشف في وقت واحد، ومن خلال توصيل لوحات كشف متعددة من طرف إلى طرف، يمكن تشكيل طول معين من المصفوفة الخطية للكاشف لتلبية متطلبات الأمان لأحجام القنوات المختلفة. تنقسم لوحة الاستحواذ Satu12804/Satu12808 إلى قناتين (يمكن لكل قناة توصيل ما يصل إلى 20 لوحة كشف) وثماني قنوات (يمكن لكل قناة توصيل ما يصل إلى 16 لوحة كشف). البيانات المجمعة بتنسيق إخراج 16 بت ويمكن نقلها إلى IPC من خلال واجهة Ethernet على لوحة الحصول على الإشارة الرقمية. يتم استخدام Satu12804/Satu12808 بشكل رئيسي في فحص الأمتعة والطرود، ومسح الموظفين، والمسح الضوئي المحمول، وما إلى ذلك. وهي مناسبة للفحص الأمني للأجسام الغريبة في الأغذية، ومعالجة المعادن، والضروريات اليومية، والكشف عن الإطارات، والمستحضرات الصيدلانية، وتصنيف المواد الخام، وقياس السُمك، وما إلى ذلك.
سمات
حلول مرنة للطاقة الأحادية والمزدوجة (قيد التطوير).
اعتماد الثنائيات الضوئية المستقلة ذات الإضاءة الأمامية (FSI) منخفضة الضوضاء
نطاق تعديل حساسية ASIC: 0.5pF إلى 12.75pF (0.14pC إلى 35.7pC)، مع خيارات متعددة لنطاق الكسب
مادة الوامض اختيارية، ويمكن تخصيص مواصفات السُمك لضمان خرج ضوء عالي ومصفوفة وامض ذات ثبات منخفض للرؤية
نطاق الكسب قابل للتعديل بشكل مستقل
يمكن تحقيق ترقية البرامج الثابتة المركزية والبعيدة من خلال لوحة التجميع
أثناء عملية التهيئة، يمكن لوظيفة الكشف الذاتي ضمان استقرار النظام
تحقيق نقل كميات كبيرة من البيانات والاتصال بجهاز الكمبيوتر من خلال منفذ إيثرنت بسرعة 10 جيجابت
تحتوي لوحة التجميع على واجهات لقناتين أو ثماني قنوات، والتي يمكنها تحقيق حمل كبير متتالي. يمكن تحقيق إعدادات أكبر من خلال لوحات التجميع المتوازية
واجهة تشفير RS-485 خارجية قابلة للضبط (مشغل خارجي)
نظام فرعي للكاشف، مصدر طاقة واحد 24 فولت تيار مستمر للآلة
الامتثال لمعايير ROHS وتوجيهات EMC
توفير تصوير عالي الجودة بدون تشويش أثناء المسح السريع
تصميم عالي المقاومة للإشعاع لإطالة دورة حياة المنتج
ترتيب على شكل حرف L، وتخطيط البلاط، والطاقة المزدوجة عموديًا، والطاقة المزدوجة المستوية؛ دعم لسيناريوهات التطبيق المتعددة
| منتج |
ساتو 12804 |
ساتو 12808 |
| نموذج |
12804 طاقة أحادية |
12804 الطاقة المزدوجة |
12808 طاقة أحادية |
12808 الطاقة المزدوجة |
| تكنولوجيا الكاشف |
ج-سي |
| وميض |
منظمة التضامن المسيحي الدولية/حكومة السودان |
حكومة السودان + منظمة التضامن المسيحي الدولية/حكومة السودان |
منظمة التضامن المسيحي الدولية/حكومة السودان |
حكومة السودان + منظمة التضامن المسيحي الدولية/حكومة السودان |
| درجة البكسل |
0.4 ملم |
0.8 ملم |
| نطاق الطاقة |
40 ~ 160 كيلو فولت |
| تحويل إعلاني |
16 |
| الحد الأدنى من وقت التكامل |
200us |
| أقصى سرعة للكشف |
2 م / ث |
3 م / ث |
| الحد الأقصى لعدد |
80 (4 وصلة) و 120 (8 وصلة) كور |
| نقل الإشارة |
جيجابت |
| عرض الكشف الفعال |
51.2 ملم |
102 ملم |
