Sistema detector de matriz lineal de alta definición, alta velocidad, energía mono/dual Satu 12804/Satu 12808

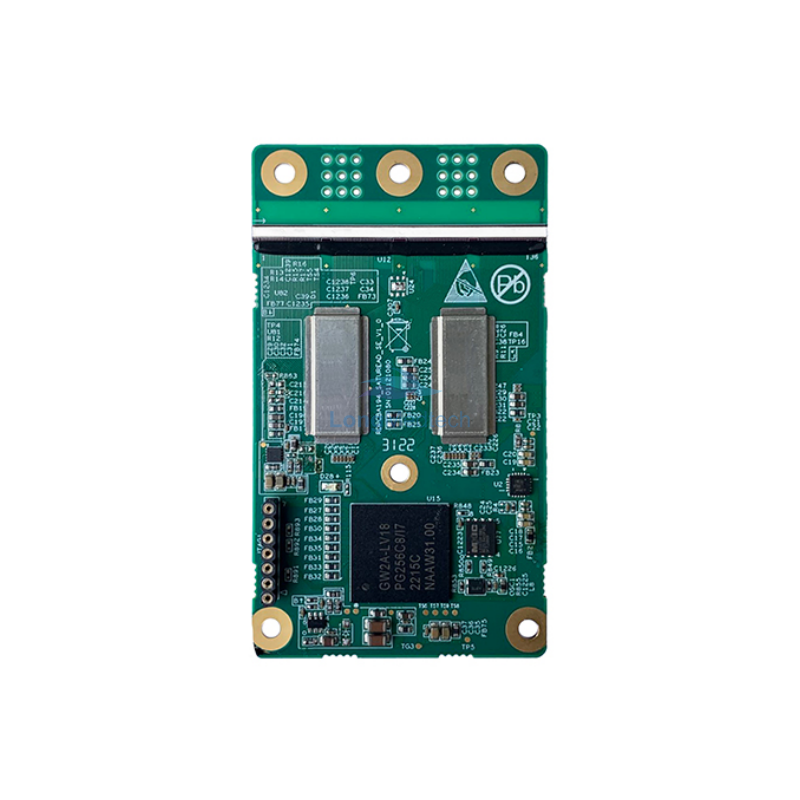

        Satu12804/Satu12808 es un sistema detector de matriz lineal de alta velocidad utilizado para imágenes de rayos X de alta definición. El tamaño de píxel de Satu12804 es de 0,4 mm y el de Satu12808 es de 0,8 mm. El sistema incluye tableros de detección y tableros de adquisición. Cada tablero de detección está integrado simultáneamente y, al conectar múltiples tableros de detección de extremo a extremo, se puede formar una cierta longitud de conjunto lineal de detectores para cumplir con los requisitos de seguridad de diferentes tamaños de canales. La placa de adquisición Satu12804/Satu12808 está dividida en dos canales (cada canal puede conectar hasta 20 placas de detección) y ocho canales (cada canal puede conectar hasta 16 placas de detección). Los datos recopilados están en formato de salida de 16 bits y se pueden transmitir al IPC a través de la interfaz Ethernet en la placa de adquisición de señales digitales. Satu12804/Satu12808 se utilizan principalmente en escaneo de equipaje y paquetes, escaneo de personal, escaneo portátil, etc. Son adecuados para la inspección de seguridad de objetos extraños en alimentos, procesamiento de minerales, necesidades diarias, detección de neumáticos, productos farmacéuticos, clasificación de materias primas, medición de espesor, etc.

Características

• Soluciones flexibles de energía mono y dual (en desarrollo)

• Adopción de fotodiodos independientes de iluminación frontal (FSI) de bajo ruido

• Rango de ajuste de sensibilidad ASIC: 0,5 pF a 12,75 pF (0,14 pC a 35,7 pC), con múltiples opciones para el rango de ganancia

• El material centelleador es opcional y las especificaciones de espesor se pueden personalizar para garantizar una alta salida de luz y una matriz centelleadora con baja persistencia de visión.

• Rango de ganancia ajustable independientemente

• La actualización del firmware centralizada y remota se puede lograr a través del tablero de recolección

• Durante el proceso de inicialización, la función de autodetección puede garantizar la estabilidad del sistema.

• Realizar la transmisión de un gran volumen de datos y conectarse a la PC a través de un puerto Ethernet de 10 Gigabit

• La placa de recolección tiene interfaces para dos u ocho canales, lo que puede lograr una gran carga en cascada. Se pueden lograr configuraciones más grandes a través de tableros de recolección paralelos

• Interfaz de codificador RS-485 externo configurable (disparador externo)

• Subsistema detector, alimentación única de 24V CC para la máquina.

• Cumplimiento de los estándares ROHS y directivas EMC

• Proporcionar imágenes de alta calidad sin artefactos durante el escaneo rápido

• Diseño de alta resistencia a la radiación para prolongar el ciclo de vida del producto

• Disposición en forma de L, disposición en mosaico, energía dual vertical y energía dual planarizada; Soporte para múltiples escenarios de aplicaciones
