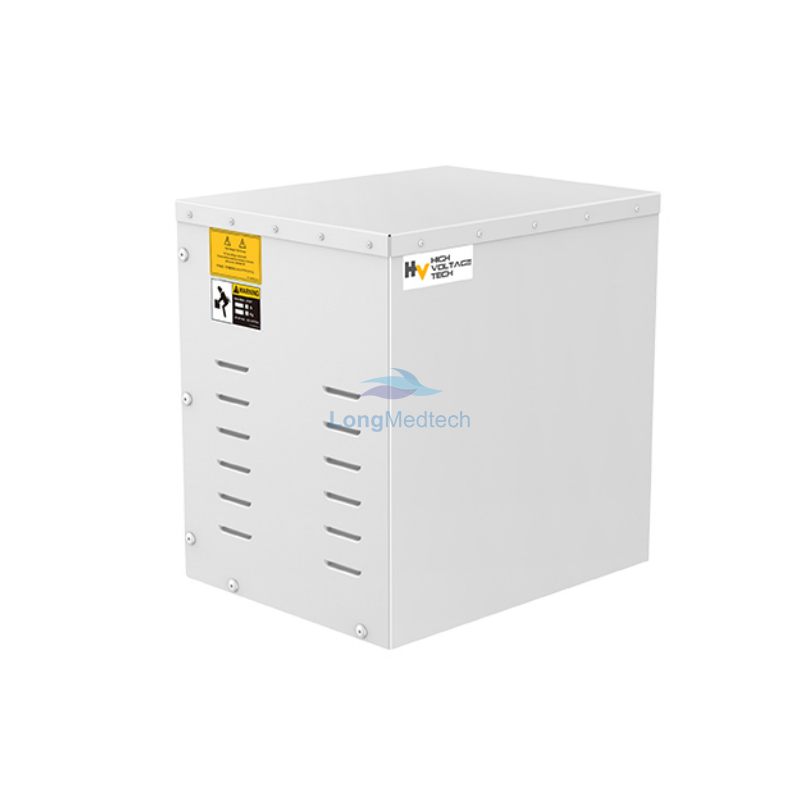

La serie CETUS R01 es un generador estacionario de alto voltaje, diseñado para sistemas radiográficos de rayos X médicos. El producto consta principalmente de sistemas de control, módulo inversor y tanque HT. La potencia nominal es de hasta 80kW.
Características
Tamaño inigualable y alta densidad de potencia.
Corto tiempo de subida de kV.
El rango completo de voltaje cubre principalmente el suministro de energía en todo el mundo.
Modo de verificación de alto voltaje disponible, más fácil para el posicionamiento del arco.
No se requiere calibración regular del tubo, el generador mantiene automáticamente la precisión de salida
| CETUS R01 |
| Frecuencia de conmutación |
70 - 250 kHz |
| Requisito de alimentación de red |
380 – 480 VCA, ± 10%, trifásico; 50/60 Hz;
Consumo de energía momentáneo: 55 kVA (32kW)/70 kVA (40kW)/85 kVA (50kW)/100 kVA (60kW)/125 kVA (80kW)
Aux. Requisito de energía: 100 - 240 VCA, ± 10%, 1 fase; 50/60 Hz; < 5A |
| Auxiliar. Requisito de energía |
100 - 240 VCA, ± 10%, 1 fase; 50/60 Hz; < 5A |
| Rendimiento de salida radiográfica |
Nom. Potencia: 32kW/40kW/50kW/65kW/80kW
kV Rango: 40 - 150 kV
mA Rango: 10 –400 mA (32kW)/10 –500 mA (40kW)/10 –630 mA (50kW)/10 –800 mA (65kW)/10 –1000 mA (80kW)
ms Rango: 1 - 10000ms
mAs Rango: 0,1 - 500 mAs/0,1 - 630 mAs/0,1 - 1000 mAs |
| Rendimiento de salida radiográfica en serie (opcional) |
Rango kV: 40 - 150 kV
Rango mA: 10 –400 mA (32kW)/10 –500 mA (40kW)/10 –630 mA (50kW)/10 –800 mA (65kW)/10 –1000 mA (80kW)
Pulso por segundo: 1 - 30 Ancho
de pulso: 2 – 500 ms, no exceda el 50% del ciclo de trabajo, siga el arrancador de rotor serie R'20
: arrancador de baja velocidad/arranque de velocidad variable |
| Dimensiones (Ancho x Fondo x Alto) |
454 mm x 359,5 mm x 461,5 mm |
| Peso neto |
39 kg (32 kW)/40 kW/50 kW), 41 kg (65 kW/80 kW) |
| Interfaz de comunicación |
RS - 232； CAN (Opcional) |
| Técnicas |
mA/ms；mAs；mAs/ms；AEC；AEC/mA；APR |
