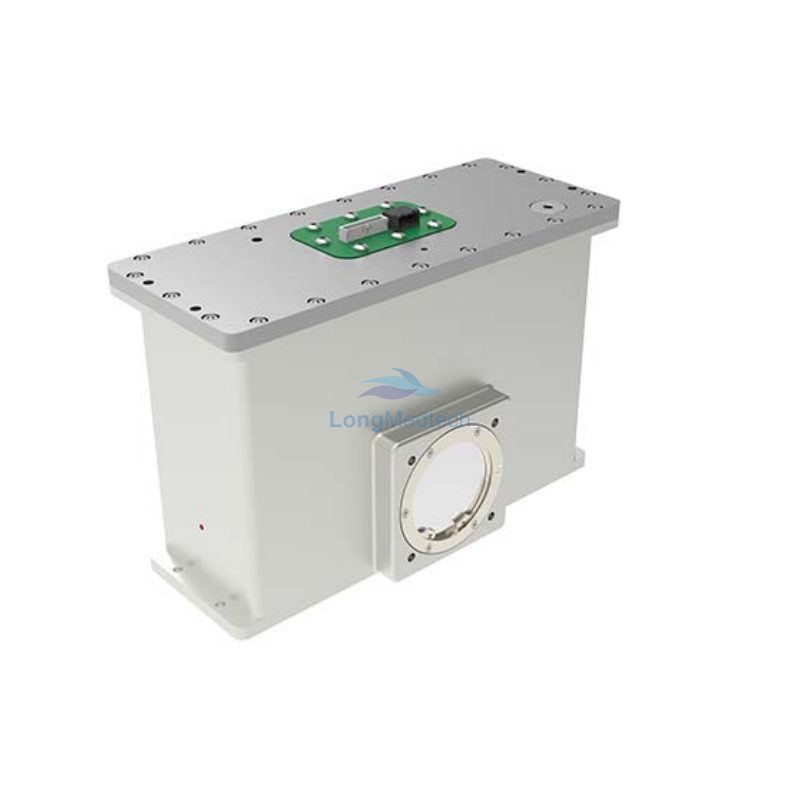

Gemini 09 est une solution à rayons X de 1 000 W conçue principalement pour une variété d'applications dentaires. En plus de fournir des rayons X continus pour la fluoroscopie et des expositions à largeur d'impulsion fixe pour la radiographie, il prend en charge des impulsions de rayons X jusqu'à 30 ips pour une intégration facile avec un détecteur à écran plat. L'ensemble compact comprend le tube à rayons X et tous les composants haute tension intégrés dans le réservoir d'huile. Une interface de communication série RS232 avec un protocole simple est disponible pour faciliter l'intégration et la conception du système.
Caractéristiques
Solution compacte avec un tube d'anode fixe
Réservoir d'huile intégrant un tube à rayons X et des composants haute tension
Onduleur haute fréquence
Mode d'exposition pulsée et continue
Interface de communication série RS232
Idéalement adapté à l'intégration avec des détecteurs de rayons X à écran plat
| Gémeaux 09 |
| Basique |
| Puissance de sortie |
1 000 W de crête |
| Plage de tension des tubes (kV) |
50-100 |
| Plage de courant du tube (mA) |
1-10 |
| Mécanique |
| Dimension du réservoir (mm3) |
262 × 108 × 186 |
| Poids du réservoir (kg) |
7.9 |
| Dimension de l'onduleur (mm3) |
220 × 151 × 71 |
| Poids de l'onduleur (kg) |
1.6 |
| Dimension de la carte d'alimentation (mm3) |
220 × 110 × 54 |
| Poids de la carte d'alimentation (kg) |
1.0 |
| Électrique |
| Ondulation de tension de tube |
＜1 % (RMS) |
| Précision de la tension du tube |
± 5% |
| Temps de montée de la tension du tube (ms) |
1 |
| Précision du courant du tube |
± 5% |
| Alimentation |
| Entrée secteur |
220 VCA / 50-60 Hz 110 VCA en option |
| Tube à rayons X |
| Taille du point focal |
0.5 |
| Angle cible de l'anode |
5° |
| Filtre équivalent total |
2,5 mm d'aluminium |
| Opérationnel |
| Interface |
RS232 |
| Logiciel |
Outil de service GUI |
| Mode de fonctionnement |
Mode d'exposition continue Mode d'exposition pulsée
Mode service |
| Thermique |
| Max. Stockage de chaleur dans un réservoir |
300 kHU / 222 kJ |
| Dissipation thermique du réservoir (W) MAX. |
75 |
| Environnemental |
| Température de fonctionnement (℃) |
0-40 |
| Température de stockage et de transport (℃) |
-20-70 |
| Humidité de fonctionnement (sans condensation) |
5-95 |
| Humidité de stockage et de transport (sans condensation) |
5-95 |
