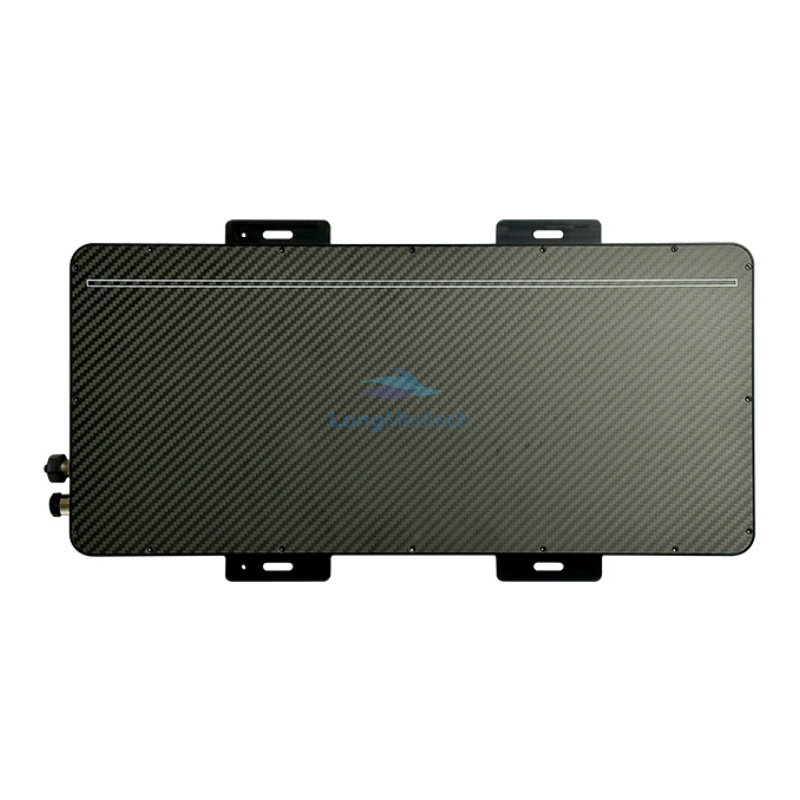

Satu LD04/Satu LD08 Высокоскоростная система сканирующих камер с линейной матрицей

        Сканирующая камера с линейной матрицей SatuLD04/SatuLD08 представляет собой моноэнергетическую многоканальную систему сбора данных с линейной диодной матрицей. Карта обнаружения рентгеновского излучения представляет собой входную матрицу кремниевых фотодиодов со 128 пикселями, разработанную специально для неразрушающего обнаружения рентгеновского излучения. Размер пикселя детектора SatuLD04 составляет 0,4 мм, а детектора SatuLD08 — 0,8 мм. Для защиты диодных матриц и электронных устройств SatuLD04/SatuLD08 используется тяжелый металлический корпус, обеспечивающий надежность и длительный срок службы в экстремальных радиационных условиях. SatuLD04/SatuLD08 может выполнять рентгеновскую визуализацию с большим динамическим диапазоном, высокой чувствительностью и высоким разрешением для проверяемых объектов, транспортируемых на ленточных конвейерах или аналогичном оборудовании. Внутренний осмотр объектов может осуществляться без контакта или повреждения, что позволяет обнаружить посторонние предметы, смешанные с пищевыми продуктами, электронными компонентами и т. д. Кроме того, широкая зона осмотра позволяет осуществлять внутреннее наблюдение за крупными объектами. Тесный контакт между аналого-цифровым преобразователем (АЦП) и микросхемами детектора, а также применение технологии низковольтной дифференциальной сигнализации могут минимизировать помехи. Аппаратное обеспечение, используемое для подключения компьютеров и программного обеспечения, а также программное обеспечение, включая программы-драйверы, интерфейсы прикладного программирования (API) и примеры кода, ускорили разработку систем рентгеновского сканирования. SatuLD04/SatuLD08 может широко использоваться при проверке пищевых продуктов, лекарств, классификации сырья, обнаружении частиц примесей, неразрушающем контроле, измерении толщины, неразрушающем контроле сборочной линии и т. д.

Функции

• Компактная конструкция, водонепроницаемый корпус, класс водонепроницаемости IP67.

• Диапазон энергии источника рентгеновского излучения: 30–160 кВпик.

• Несколько комбинаций эффективной длины обнаружения

• Размер пикселя: 0,4 мм и 0,8 мм.

• Моно- и дуальные энергетические структуры.

• Время интегрирования варьируется от 200 мкс до 60 мс, с регулируемым уровнем нас.

• Метод выборки функций среднего (подвыборка1) и суммы (подвыборки) может увеличить время интегрирования.

• 16-битное АЦП и 16-битный цифровой вывод данных, динамический диапазон от ≥ 8000:1 до 30000:1 (в зависимости от настройки конденсатора обратной связи)

• Для минимизации помех используется технология низковольтной дифференциальной сигнализации (LVDS).

• Диапазон емкости обратной связи ASIC: 0,05–12,75 пФ (зарядка с обратной связью от 0,14 до 35,7 пКл), настраивается.

• Интерфейс данных Gigabit Ethernet

• Обновление прошивки через интерфейс GigE, онлайн-обновление

• Высокая способность радиационной защиты

• Программные API для операционных систем Windows (32- и 64-разрядные версии) и Linux.
