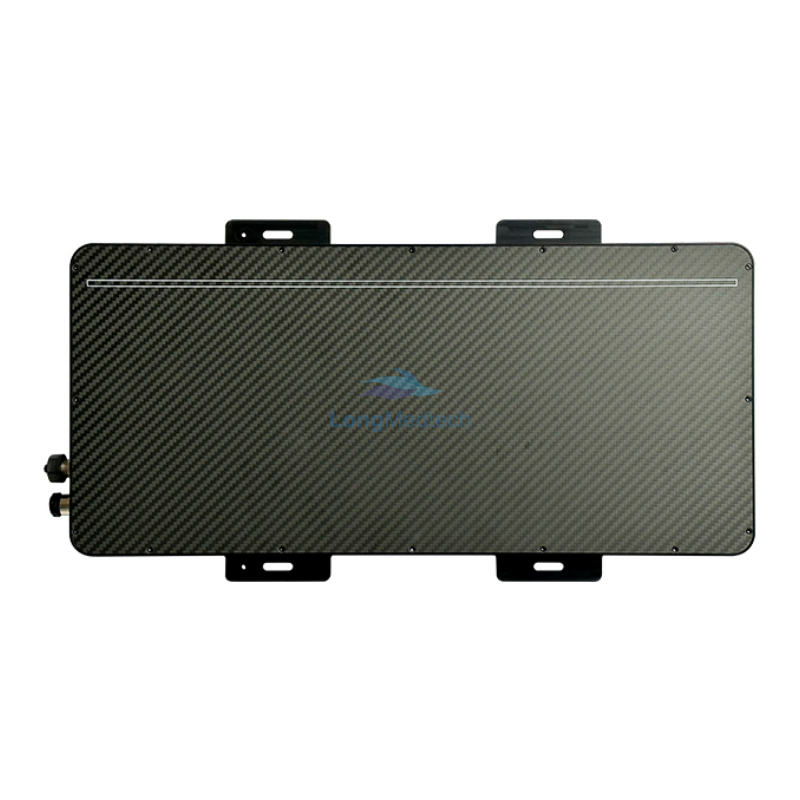

Système de caméra à balayage linéaire haute vitesse Satu LD04/Satu LD08

        La caméra à balayage linéaire SatuLD04/SatuLD08 est un système d'acquisition de données à réseau de diodes linéaires multicanaux mono-énergie. La carte de détection de rayons X est un réseau de photodiodes frontales en silicium de 128 pixels, conçu spécifiquement pour la détection non destructive des rayons X. La taille des pixels du détecteur SatuLD04 est de 0,4 mm et de 0,8 mm pour le détecteur SatuLD08. Un boîtier en métal lourd est utilisé pour protéger les réseaux de diodes et les appareils électroniques du SatuLD04/SatuLD08, garantissant ainsi une fiabilité pour une durée de vie à long terme dans des conditions de rayonnement extrêmes. SatuLD04/SatuLD08 peut réaliser une imagerie à rayons X à large plage dynamique, haute sensibilité et haute résolution pour les objets inspectés transportés sur des convoyeurs à bande ou des équipements similaires. L'inspection interne des objets peut être effectuée sans contact ni dommage, de sorte que les corps étrangers mélangés aux aliments, aux composants électroniques, etc. puissent être détectés. De plus, une large zone d’inspection permet l’observation interne d’objets volumineux. Le contact étroit entre le convertisseur analogique-numérique (CAN) et les puces de détection, ainsi que l'application d'une technologie de signalisation différentielle basse tension, peuvent minimiser le bruit d'interférence. Le matériel utilisé pour connecter les ordinateurs et les logiciels, ainsi que les logiciels comprenant des programmes pilotes, des interfaces de programmation d'applications (API) et des exemples de code, ont accéléré le développement des systèmes de numérisation à rayons X. SatuLD04/SatuLD08 peut être largement utilisé dans l'inspection des aliments, l'inspection des médicaments, la classification des matières premières, la détection des particules d'impuretés, les tests non destructifs, la mesure de l'épaisseur, les tests non destructifs des chaînes de montage, etc.

Caractéristiques

• Structure compacte, coque étanche, indice d'étanchéité IP67

• Plage d'énergie de la source de rayons X : 30 kVp - 160 kVp

• Plusieurs combinaisons de longueurs de détection efficaces

• Taille des pixels : 0,4 mm et 0,8 mm

• Structures mono et bi-énergies

• Le temps d'intégration varie de 200us à 60ms, avec niveau us réglable

• La méthode d'échantillonnage des fonctions moyenne (sous-échantillon1) et somme (sous-échantillons) peut prolonger le temps d'intégration

• Conversion AD 16 bits et sortie de données numériques 16 bits, plage dynamique ≥ 8000:1, jusqu'à 30000:1 (en fonction du réglage du condensateur de rétroaction)

• La technologie de signalisation différentielle basse tension (LVDS) est adoptée pour minimiser le bruit d'interférence

• Plage de capacité de rétroaction ASIC : 0,05 pF - 12,75 pF (charge de rétroaction de 0,14 à 35,7 pC), configurable

• Interface de données Gigabit Ethernet

• Mise à niveau du micrologiciel via l'interface GigE, mise à niveau en ligne

• Haute capacité de radioprotection

• API logicielles pour les systèmes d'exploitation Windows (32 bits et 64 bits) et Linux
