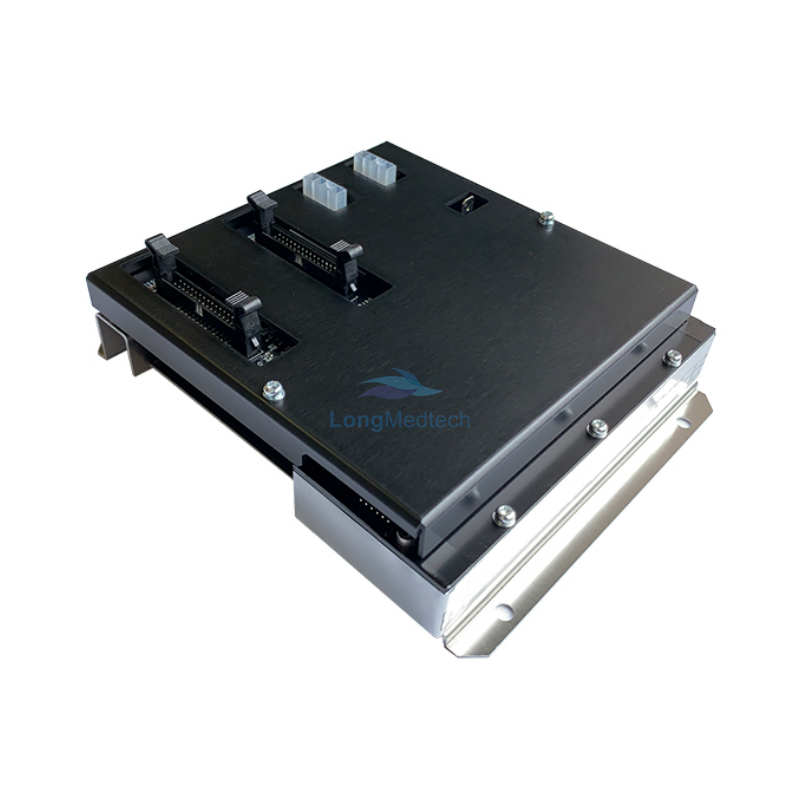

نظام Satu6416S هو نظام متعدد القنوات للحصول على البيانات لأشكال الطاقة الأحادية تحت إشعاع مستوى الطاقة العالي. يشتمل النظام على لوحات كشف ولوحات رقمية. تحت مسافة 2.3 مم، تحتوي كل لوحة كشف على 64 قناة كاشف (مع التجميع، عندما تكون المسافة = 4.6 مم، يكون العدد الفعال للقنوات لكل لوحة كشف 32). الحجم الفعلي لتباعد بكسلات الكاشف هو 2.3 مم، ويمكن تغيير حجم البكسل إلى 4.6 مم من خلال وضع التجميع. نظام Satu6416S عبارة عن كاشف مصفوفة خطية أحادية الطاقة، يستخدم المسرع الخطي أو السيكلوترون كمصدر إشعاع لإجراء تصوير بالأشعة السينية عالية الطاقة. نوع الوامض هو CWO. تحتوي كل لوحة كشف على مصفوفة ثنائية ضوئية من السيليكون البلوري مع مستوى طاقة للأشعة السينية، وكل وحدة ثنائية ضوئية مغطاة ببلورات وامضة. يمكن أيضًا استخدام نظام Satu6416S لمصادر الإشعاع المستمر، مثل أنابيب الأشعة 450 كيلو فولت. تحتوي لوحة الاستحواذ Satu6416S على أربع قنوات (يمكن لكل قناة توصيل ما يصل إلى 20 لوحة كشف، ويمكن لكل لوحة معالجة إشارات رقمية توصيل ما يصل إلى 80 لوحة كشف). البيانات المجمعة بتنسيق إخراج 16 بت ويمكن نقلها إلى IPC من خلال واجهة Ethernet على لوحة الحصول على الإشارة الرقمية. منتج Satu6416S-2.3C مخصص بشكل أساسي لمصنعي الأنظمة الكاملة في سوق فحص أمان البضائع والمركبات. يتم استخدام معدات الفحص الأمني بالأشعة السينية من نوع القناة بشكل أساسي في مستويات طاقة الأشعة السينية التي تزيد عن 450KeV. يمكن استخدام المنتج على نطاق واسع في الفحص الأمني للبضائع والحاويات والمركبات والقطارات والاختبارات الصناعية عالية الطاقة غير المدمرة، والتصوير المقطعي الصناعي، وفحص السلامة، والتصوير متعدد المشاهد، وما إلى ذلك.
سمات
الامتثال العالي، الانجراف في درجة حرارة منخفضة، الخطية العالية، انخفاض مستوى الضجيج، تجنب الإشعاع
الحد الأدنى لوقت التكامل (320 ميكروثانية)، ووقت التكامل القابل للتعديل مع الحد الأعلى البالغ 60 مللي ثانية. سرعة مسح سريعة ودعم الإنتاجية العالية.
تتراوح أحجام البكسل من 2.3 مم إلى 4.6 مم، ويمكن تحسين حساسية نظام التصوير بناءً على أحجام البكسل القياسية
دقة إخراج الحصول على البيانات 16 بت
نطاق ديناميكي عالي، من 12 بت إلى 16 بت
دعم طريقة المعاينة والمتوسط
نطاق سعة ردود الفعل ROIC: 3pF إلى 87.5pF (شحن ردود الفعل من 12.5 قطعة إلى 350pC)، مع 8 خيارات قابلة للتعديل
يمكن ضبط مستوى الكسب في لوحة الكشف بشكل منفصل
لوحة رقمية، يمكن ضبط الحد الأقصى لعدد لوحات الكشف لكل منفذ
واجهة بيانات جيجابت إيثرنت
نطاق طاقة الأشعة السينية: 450KeV - 15Mev
حالة قابلة للقراءة، ومعلمات قابلة للتكوين، مع وظيفة الفحص الذاتي
دعم لأنظمة ويندوز ولينكس
عدد قابل للتخصيص من الشلالات
دعم كل من المسرع الخطي والسيكلوترون الإلكتروني
يمكن ترقية البرامج الثابتة عبر الإنترنت من خلال GigE.
| منتج |
ساتو 6416S |
| نموذج |
6416S-C023 |
| تكنولوجيا الكاشف |
ج-سي |
| وميض |
CWO |
| درجة البكسل |
2.3/4.6 ملم (التغليف) |
| نطاق الطاقة |
450 كيلو فولت ~ 15 ميجا فولت |
| تحويل إعلاني |
16 |
| الحد الأدنى من وقت التكامل |
320us |
| أقصى سرعة للكشف |
الحد الأقصى 8 كم / h@4.6mm عند 4.6 ملم عند 1.0 |
| الحد الأقصى لعدد |
40 (2 وصلة) و 120 (8 وصلة) كور |
| اتصالات |
1 جيجا |
| عرض الكشف الفعال |
147 ملم |
