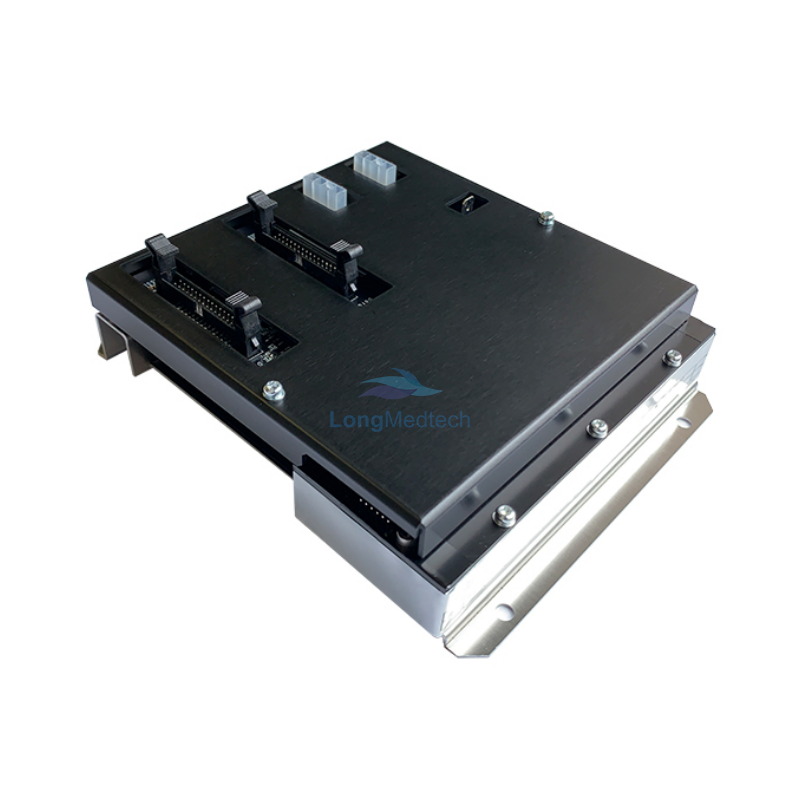

El sistema Satu6416S es un sistema de adquisición de datos multicanal para formas monoenergéticas bajo radiación de alto nivel de energía. El sistema incluye tableros de detección y digitales. Con un paso de 2,3 mm, cada tablero de detección tiene 64 canales de detector (con agrupamiento, cuando el paso = 4,6 mm, el número efectivo de canales por tablero de detección es 32). El tamaño físico del espaciado de píxeles del detector es de 2,3 mm y el tamaño de píxel se puede cambiar a 4,6 mm mediante el modo de agrupación. El sistema Satu6416S es un detector de matriz lineal monoenergía que utiliza un acelerador lineal o ciclotrón como fuente de radiación para realizar imágenes de rayos X de alta energía. El tipo de centelleador es CWO. Cada placa de detección contiene una matriz de fotodiodos de silicio monocristalino con un nivel de energía de rayos X, y cada unidad de fotodiodo está cubierta por cristales centelleadores. El sistema Satu6416S también se puede utilizar para fuentes de radiación continua, como los tubos de rayos de 450 kV. La placa de adquisición Satu6416S tiene cuatro canales (cada canal puede conectar hasta 20 placas de detección y cada placa de procesamiento de señal digital puede conectar hasta 80 placas de detección). Los datos recopilados están en formato de salida de 16 bits y se pueden transmitir al IPC a través de la interfaz Ethernet en la placa de adquisición de señales digitales. El producto Satu6416S-2.3C está dirigido principalmente a fabricantes de sistemas completos en el mercado de inspección de seguridad de mercancías y vehículos. Los equipos de inspección de seguridad de rayos X de tipo canal que fabrica se utilizan principalmente en niveles de energía de rayos X superiores a 450 KeV. El producto puede ser ampliamente utilizado en la inspección de seguridad de mercancías, contenedores, vehículos, trenes, pruebas industriales no destructivas de alta energía, CT industrial, inspección de seguridad, imágenes de múltiples vistas, etc.
Características
Alto cumplimiento, baja deriva de temperatura, alta linealidad, bajo ruido, evitación de radiación
Tiempo de integración mínimo (320 μs), tiempo de integración ajustable con límite superior de 60 ms. Velocidad de escaneo rápida y soporte para alto rendimiento.
Los tamaños de píxeles varían de 2,3 mm a 4,6 mm y la sensibilidad del sistema de imágenes se puede optimizar en función de los tamaños de píxeles estándar.
Precisión de salida de adquisición de datos de 16 bits
Alto rango dinámico, de 12 bits a 16 bits
Soporte para el método de submuestreo y promediado.
Rango de capacitancia de retroalimentación ROIC: 3 pF a 87,5 pF (carga de retroalimentación de 12,5 pc a 350 pC), con 8 opciones ajustables
El nivel de ganancia del tablero de detección se puede configurar por separado
Placa digital, se puede configurar el número máximo de placas de detección de cada puerto.
Interfaz de datos Gigabit Ethernet
Rango de energía de rayos X: 450KeV - 15Mev
Estado legible, parámetros configurables, con función de autocomprobación
Soporte para sistemas Windows y Linux
Número personalizable de cascadas.
Soporte tanto para acelerador lineal como para ciclotrón de electrones.
El firmware se puede actualizar en línea a través de GigE.
| Producto |
Sat 6416S |
| Modelo |
6416S-C023 |
| Tecnología de detectores |
c-si |
| centelleador |
CWO |
| Paso de píxel |
2,3/4,6 mm (agrupación) |
| Rango de energía |
450kV~15MeV |
| conversión de anuncios |
16 |
| Tiempo mínimo de integración |
320us |
| Velocidad máxima de detección |
máx. 8 km/ h@4.6mm @4,6 mm @放大比1.0 |
| Número máximo de |
Núcleo 40 (2 enlaces) y 120 (8 enlaces) |
| conexiones |
1 giga |
| Ancho de detección efectivo |
147mm |
