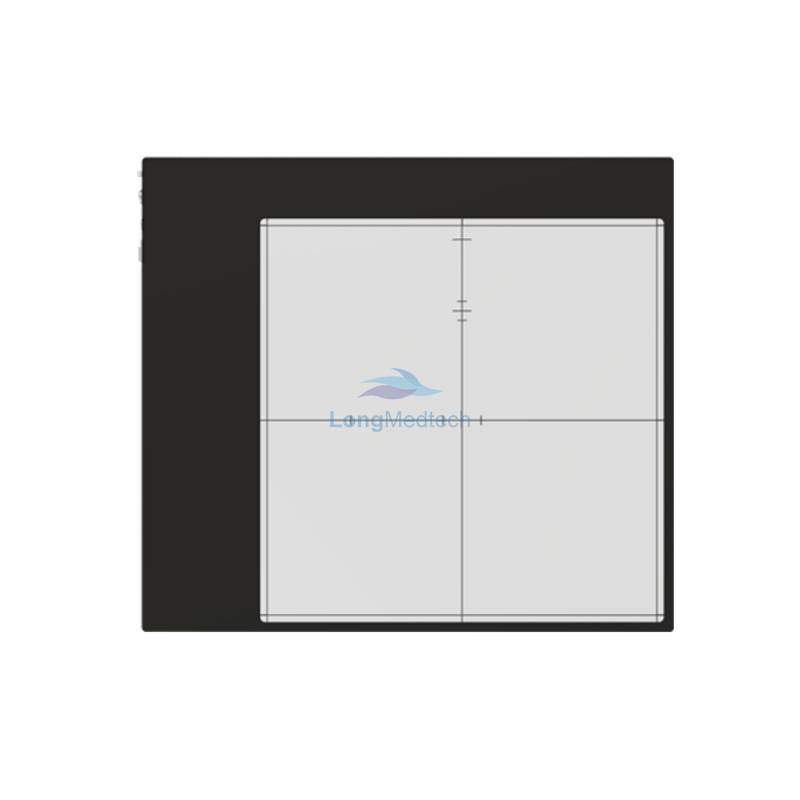

NDT 1616HE es un FPD a-Si resistente a la radiación para imágenes en tiempo real. El detector admite velocidades de cuadro de hasta 15 fps y el ADC de 16 bits proporciona un alto rango dinámico y una excelente relación contraste-ruido. La comunicación de datos se realiza mediante fibra óptica. Con un amplio rango de energía de hasta 15 MV, es adecuado para fuentes de rayos X de alta energía, así como para integración Linac. Con su excelente calidad de imagen, rápidas velocidades de cuadro y alta confiabilidad, el NDT 1616HE es adecuado para requisitos industriales de END, como la inspección de alta energía o CBCT.
Características
-
Tecnología de sensor TFT a-Si resistente a la radiación probada
-
Área de imagen de 41 × 41 cm²
-
Paso de píxeles de 200 µm
-
ADC de 16 bits para alto rango dinámico
-
Interfaz GigE sin pérdida de imagen
-
Velocidad rápida, alto rendimiento
-
Fácil integración de software y sistemas
-
Múltiples niveles de ganancia programables
-
retorno de la inversión programable
Parámetros técnicos
| END 1616HE |
| Tecnología de detectores |
TFT a-Si |
Rango de energía de rayos X |
40kV ~ 15MV |
| centelleador |
Csl/DRZ-Plus/PI200 |
Dureza de la radiación (Gy) |
10000 |
| Paso de píxeles (μm) |
200 |
Protección de ingreso |
IP65 |
| Matriz de píxeles |
2048 × 2048 |
Dimensiones (mm) |
≤ 500 × 560 × 22 |
| Área activa (mm²) |
410 × 410 |
Cargador de coche |
No |
| Resolución espacial (lp/mm) |
2.5 |
Peso (kg) |
7.5 |
| Conversión AD (bit) |
16 |
Disipación de energía (W) |
15 |
| Velocidad de fotogramas (fps) |
7,5 (1×1)
15 (2×2) |
Temperatura de funcionamiento (℃) |
10 ~ 40 |
| Interfaz de datos |
GigE |
Temperatura de almacenamiento y transporte con paquete (℃) |
-10 ~ 55 |
| Modo de disparo |
Continuo y Pulsado |
Humedad de funcionamiento (% HR)
(sin condensación) |
20 ~ 90 |
| rango dinámico |
> 87dB@PGA8 |
Humedad de almacenamiento y transporte con paquete (% HR)
(sin condensación) |
10 ~ 90 |
