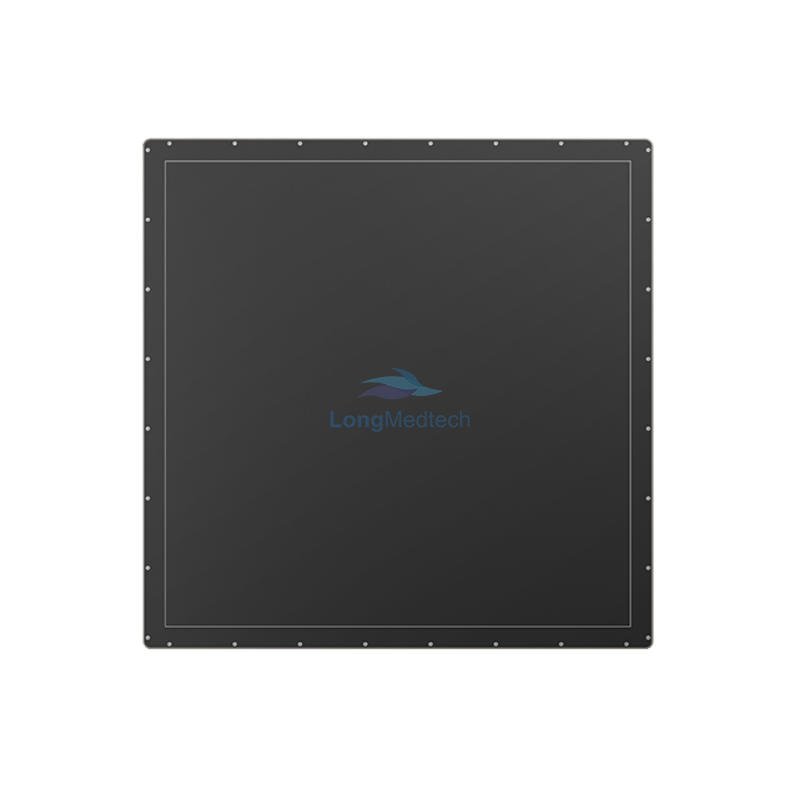

NDT 1717M3 es un FPD a-Si resistente a la radiación de 17 pulgadas para imágenes en tiempo real. El detector admite velocidades de cuadro de hasta 5 fps y el ADC de 16 bits proporciona un alto rango dinámico y una excelente relación contraste-ruido. La comunicación de datos se logra mediante Gigabit Ethernet y el SDK del software iRay brinda soporte para la calibración, configuración, adquisición de imágenes, preprocesamiento y visualización del detector en una estación de trabajo que ejecuta el sistema operativo MS Windows. El NDT 1717M3 es adecuado para aplicaciones industriales de END, como inspecciones de piezas fundidas y recuento de SMD.
Características
-
Tecnología probada de sensor de radiación dura a-Si
-
Área de imagen de 43×43 cm²
-
Imágenes dinámicas en resolución completa a 5 fps, 2×2 a 20 fps y 3×3 a 30 fps
-
Interfaz Gigabit Ethernet sin pérdida de imagen
-
Rango de energía de 40 kV ~ 160 kV
-
Protección de ingreso IP43
-
Fácil integración de software y sistemas
-
Múltiples niveles de ganancia programables
-
retorno de la inversión programable
| END 1717M3 |
| Tecnología de detectores |
TFT a-Si |
Dureza de la radiación (Gy) |
10000 |
| centelleador |
CsI/DRZ-Plus |
Protección de ingreso |
IP43 |
| Paso de píxeles (μm) |
139 |
Dimensiones (mm) |
460 × 460 × 40,85 |
| Matriz de píxeles |
3072 × 3072 |
Cargador de coche |
No |
| Área activa (pulgadas) |
17 × 17 |
Peso (kg) |
≤ 10 |
| Resolución espacial (lp/mm) |
3.6 |
Disipación de potencia (W) |
25 |
| Conversión AD (bit) |
16 |
Temperatura de funcionamiento (℃) |
10 ~ 40 |
| Velocidad de fotogramas (fps) |
5 (1×1)
20 (2×2)
30 (3×3) |
Temperatura de almacenamiento y transporte con paquete (℃) |
-10 ~ 55 |
| Interfaz de datos |
GigE
|
Humedad de funcionamiento (% HR)
(sin condensación) |
20 ~ 90 |
| Modo de disparo |
Continuo y Pulsado |
Humedad de almacenamiento y transporte con paquete (% HR)
(sin condensación) |
10 ~ 90 |
| Rango de energía de rayos X |
40 kilovoltios ~ 160 kilovoltios
|
|
|
