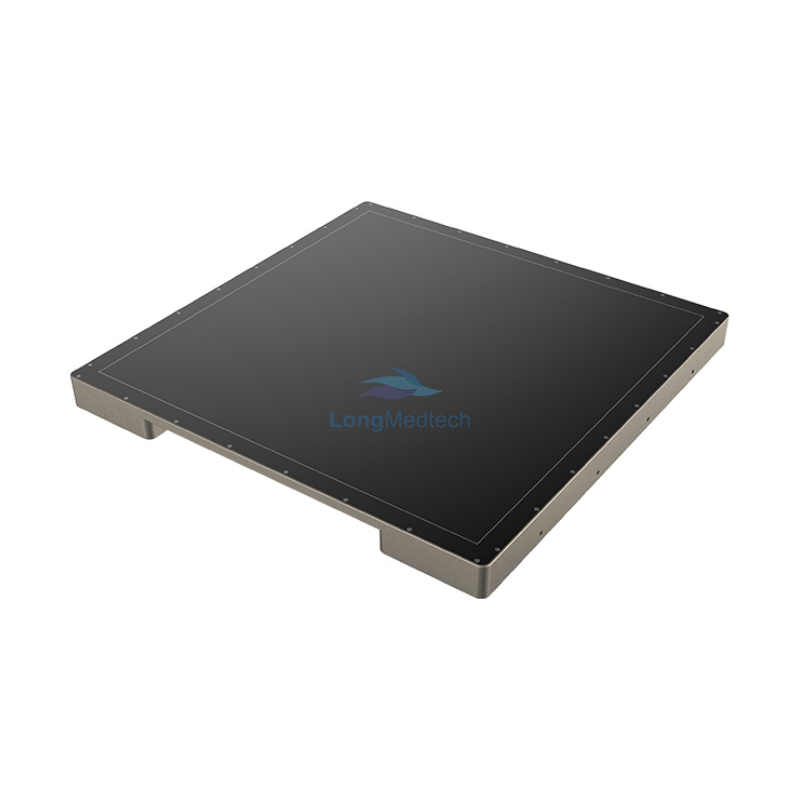

NDT 1717M es un FPD a-Si resistente a la radiación de 17 pulgadas para imágenes en tiempo real. El detector admite velocidades de cuadro de hasta 18 fps y el ADC de 16 bits proporciona un alto rango dinámico y una excelente relación contraste-ruido. La comunicación de datos se logra mediante una interfaz óptica y el SDK del software iRay brinda soporte para la calibración, configuración, adquisición de imágenes, preprocesamiento y visualización del detector en una estación de trabajo que ejecuta el sistema operativo MS Windows. El NDT 1717M es adecuado para aplicaciones industriales de END, como inspecciones de fundición y recuento de SMD.
Características
Tecnología de sensor TFT a-Si resistente a la radiación probada
Área de imagen de 43 × 43 cm²
Imágenes dinámicas en resolución completa a 6 fps, 2 × 2 a 12 fps y 3 × 3 a 18 fps
Interfaz de fibra óptica sin pérdida de imagen.
Rango de energía desde 40 kV ~ 160 / 450 kV
Alta resolución espacial con separación de píxeles de 139 μm
Velocidad rápida, alto rendimiento
Fácil integración de software y sistemas
| END 1717M |
| Tecnología de detectores |
TFT a-Si |
Dureza de la radiación (Gy) |
10000 |
| centelleador |
Csl / DRZ-Plus |
Protección de ingreso |
IP20 |
| Paso de píxeles (μm) |
139 |
Dimensiones (mm) |
470 × 470 × 39,6 / 46,5 |
| Matriz de píxeles |
3072 × 3072 |
Cargador de coche |
No |
| Área activa (pulgadas) |
17 × 17 |
Peso (kg) |
11 / 26 |
| Resolución espacial (lp/mm) |
3.6 |
Disipación de energía (W) |
25 |
| Conversión AD (bit) |
16 |
Temperatura de funcionamiento (℃) |
10 ~ 40 |
| Velocidad de fotogramas (fps) |
6 (1×1)
12 (2×2)
18 (3×3) |
Temperatura de almacenamiento y transporte con paquete (℃) |
-10 ~ 55 |
| Interfaz de datos |
Fibra óptica |
Humedad de funcionamiento (% HR)
(sin condensación) |
5 ~ 90 |
| Modo de disparo |
Continuo y Pulsado |
Humedad de almacenamiento y transporte con paquete (% HR)
(sin condensación) |
5 ~ 90 |
| Rango de energía de rayos X |
40 kV ~ 160/450 kV |
|
|
