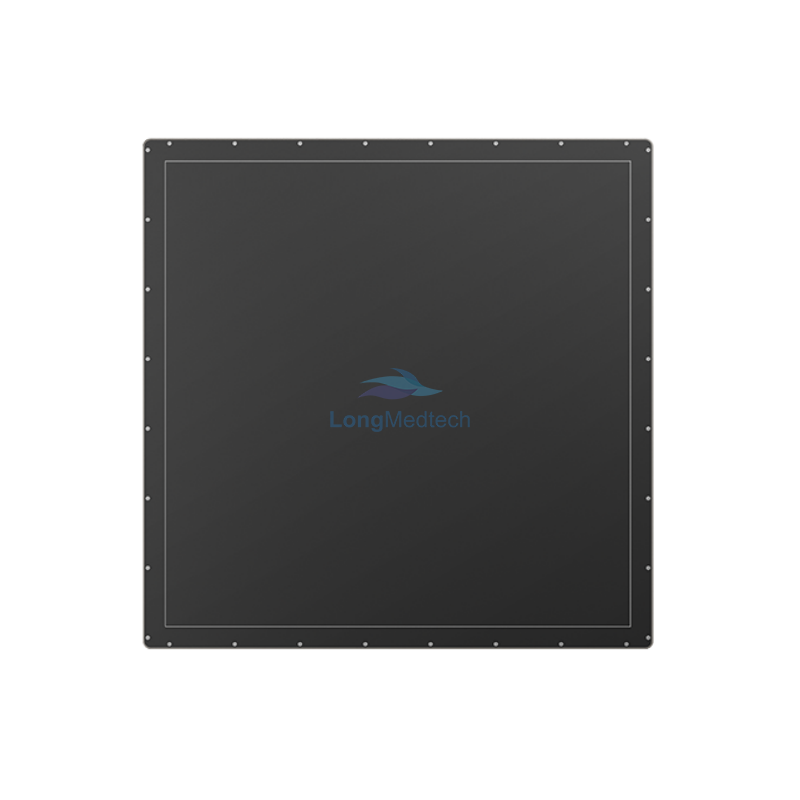

NDT 1717M3 нь бодит цагийн дүрслэлд зориулагдсан 17 инчийн цацрагийн хатуу a-Si FPD юм. Илрүүлэгч нь 5 fps хүртэлх фрэймийн хурдыг дэмждэг бөгөөд 16 битийн ADC нь өндөр динамик хүрээ, маш сайн тодосгогч дуу чимээний харьцаагаар хангадаг. Мэдээллийн холболтыг Gigabit Ethernet-ээр гүйцэтгэдэг бөгөөд iRay програм хангамжийн SDK нь MS Windows үйлдлийн систем дээр ажилладаг ажлын станц дээр детекторын тохируулга, тохиргоо, зураг авах, урьдчилан боловсруулах, үзэхэд дэмжлэг үзүүлэх портоор хангадаг. NDT 1717M3 нь цутгамал шалгалт, SMD тоолох зэрэг үйлдвэрлэлийн NDT хэрэглээнд тохиромжтой.
Онцлогууд
-
Батлагдсан цацрагийн хатуу a-Si мэдрэгч технологи
-
43×43 см² зургийн талбай
-
Динамик дүрслэл нь секундэд 5 кадр, 20 кадр секундэд 2×2, секундэд 30 кадрт 3×3 нягтаршилтай.
-
Зургийн алдагдалгүй Гигабит Ethernet интерфейс
-
Эрчим хүчний хүрээ 40 кВ ~ 160 кВ
-
IP43 нэвтрэх хамгаалалт
-
Хялбар програм хангамж, системийг нэгтгэх
-
Програмчлагдах олон түвшний ашгийн түвшин
-
Програмчлагдах ROI
| НДТ 1717М3 |
| Илрүүлэгчийн технологи |
a-Si TFT |
Цацрагийн хатуулаг (Gy) |
10000 |
| Сцинтиллятор |
CsI/DRZ-Plus |
Нэвтрэх хамгаалалт |
IP43 |
| Пикселийн давтамж (мкм) |
139 |
Хэмжээ (мм) |
460 × 460 × 40.85 |
| Пикселийн матриц |
3072 × 3072 |
Машины цэнэглэгч |
Үгүй |
| Идэвхтэй талбай (инч) |
17 × 17 |
Жин (кг) |
≤ 10 |
| Орон зайн нарийвчлал (lp/mm) |
3.6 |
Эрчим хүчний зарцуулалт (W) |
25 |
| AD хөрвүүлэлт (бит) |
16 |
Ашиглалтын температур (℃) |
10 ~ 40 |
| Хүрээний хурд (fps) |
5 (1×1)
20 (2×2)
30 (3×3) |
Багцтай хадгалах, тээвэрлэх температур (℃) |
-10 ~ 55 |
| Өгөгдлийн интерфейс |
GigE
|
Ашиглалтын чийгшил (% RH)
(Конденсацгүй) |
20 ~ 90 |
| Триггер горим |
Тасралтгүй ба импульс |
Багцтай хадгалах, тээвэрлэх чийгшил (% RH)
(конденсацигүй) |
10 ~ 90 |
| Рентген туяаны энергийн хүрээ |
40 кВ ~ 160 кВ
|
|
|
