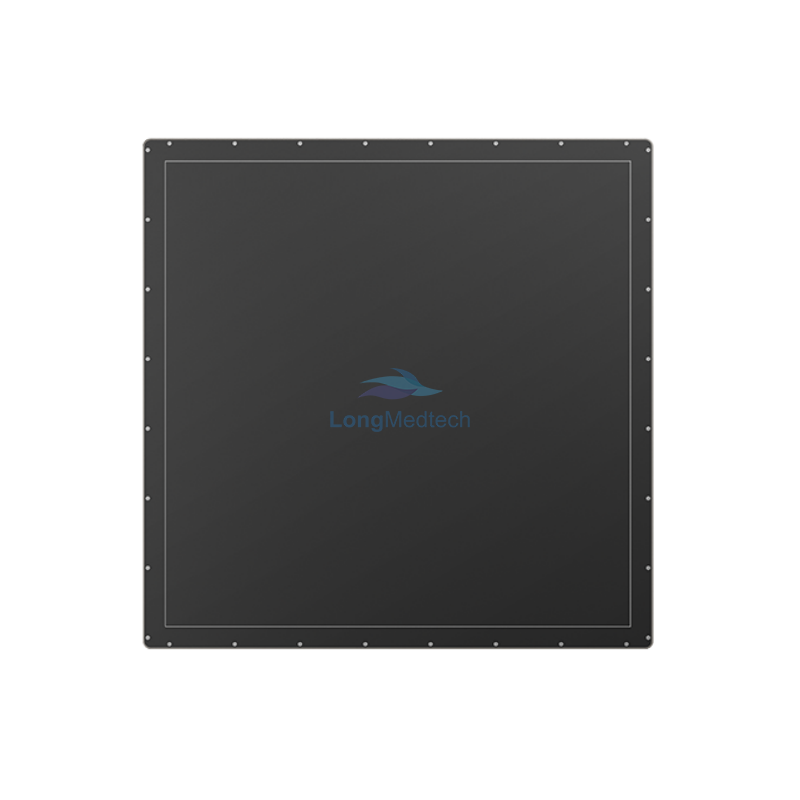

NDT 1717M3 عبارة عن إشعاع 17 بوصة صلب a-Si FPD للتصوير في الوقت الفعلي. يدعم الكاشف معدلات إطارات تصل إلى 5 إطارات في الثانية، ويوفر ADC 16 بت نطاقًا ديناميكيًا عاليًا ونسبة تباين إلى ضوضاء ممتازة. يتم إجراء اتصال البيانات عن طريق Gigabit Ethernet، ويوفر برنامج iRay SDK منفذًا داعمًا لمعايرة الكاشف والتكوين والحصول على الصور والمعالجة المسبقة والعرض على محطة عمل تعمل بنظام التشغيل MS Windows. يعد NDT 1717M3 مناسبًا لتطبيقات NDT الصناعية مثل عمليات فحص الصب وحساب SMD.
سمات
-
تقنية استشعار الإشعاع الثابت A-Si
-
مساحة تصوير 43×43 سم²
-
تصوير ديناميكي بدقة كاملة بمعدل 5 إطارات في الثانية، و2×2 بمعدل 20 إطارًا في الثانية، و3×3 بمعدل 30 إطارًا في الثانية
-
واجهة جيجابت إيثرنت دون فقدان الصورة
-
تتراوح الطاقة من 40 كيلو فولت إلى 160 كيلو فولت
-
حماية دخول IP43
-
سهولة تكامل البرامج والنظام
-
مستويات ربح متعددة قابلة للبرمجة
-
عائد الاستثمار القابل للبرمجة
| NDT 1717M3 |
| تكنولوجيا الكاشف |
أ-سي TFT |
صلابة الإشعاع (غراي) |
10000 |
| وميض |
CsI/DRZ-بلس |
حماية الدخول |
IP43 |
| درجة البكسل (ميكرومتر) |
139 |
الأبعاد (مم) |
460 × 460 × 40.85 |
| مصفوفة بكسل |
3072 × 3072 |
شاحن سيارة |
لا |
| المنطقة النشطة (بوصة) |
17 × 17 |
الوزن (كجم) |
≥ 10 |
| الدقة المكانية (ليرة لبنانية/مم) |
3.6 |
تبديد الطاقة (وات) |
25 |
| تحويل الإعلان (بت) |
16 |
درجة حرارة التشغيل (°C) |
10 ~ 40 |
| معدل الإطارات (إطارًا في الثانية) |
5 (1×1)
20 (2×2)
30 (3×3) |
درجة حرارة التخزين والنقل مع العبوة (°C) |
-10 ~ 55 |
| واجهة البيانات |
جيجا إي
|
رطوبة التشغيل (% RH)
(دون تكاثف) |
20 ~ 90 |
| وضع الزناد |
المستمر والنبضي |
رطوبة التخزين والنقل مع العبوة (% RH)
(دون تكاثف) |
10 ~ 90 |
| نطاق طاقة الأشعة السينية |
40 كيلو فولت ~ 160 كيلو فولت
|
|
|
