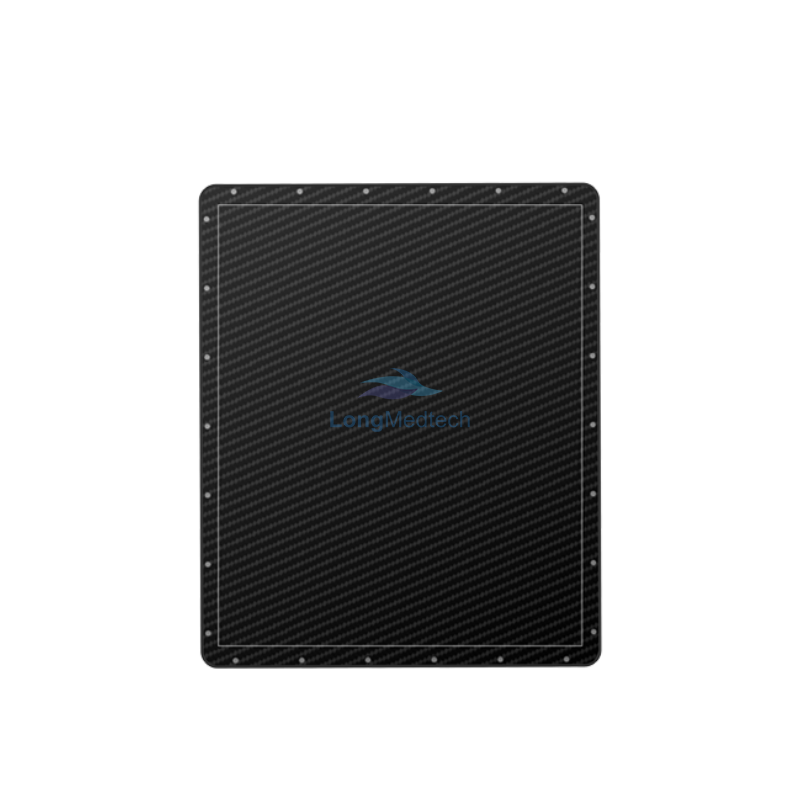

Le NDT 1012M est un détecteur de rayons X numérique à écran plat a-Si haute résolution, au pas de pixel de 100 µm, pour l'imagerie dynamique. Il utilise un capteur d'image rapide, haute performance et résistant aux radiations avec une interface Ethernet 10G fiable. Il convient aux tests non destructifs des applications et produits de soudage, de fonderie, d'électronique, de microélectronique et d'électromécanique, ainsi qu'au CT industriel.
Caractéristiques
-
Technologie de capteur TFT a-Si résistante aux rayonnements éprouvée
-
Zone d'imagerie de 25 × 30 cm²
-
Pas de pixel de 100 µm
-
CAN 16 bits
-
Interface Ethernet 10G sans perte d'image
-
Plage d'énergie de 40kV ~ 225/450 kV
-
Vitesse rapide, débit élevé
-
Intégration facile du logiciel et du système
| CND 1012M |
| Technologie des détecteurs |
a-Si TFT
|
Dureté aux radiations (Gy) |
10000 |
| Scintillateur |
CsI / DRZ-Fine / DRZ-Plus
|
Protection contre la pénétration |
IP53 |
| Pas de pixel (μm) |
100 |
Dimensions (mm) |
325 × 280 × 40 |
| Matrice de pixels |
3008 × 2496 |
Chargeur de voiture |
Non |
| Surface active (mm²) |
301 × 250 |
Poids (kg) |
5 / 7 |
| Résolution spatiale (lp/mm) |
5 |
Dissipation de puissance (W) |
30 |
| Conversion AD (bits) |
16 |
Température de fonctionnement (℃) |
10 ~ 40 |
| Fréquence d'images (ips) |
10 (1×1)
20 (2×2) |
Température de stockage et de transport avec emballage (℃) |
-10 ~ 55 |
| Interface de données |
10G Éthème
|
Humidité de fonctionnement (% HR)
(sans condensation) |
20 ~ 90 |
| Mode de déclenchement |
Continu et Pulsé |
Humidité de stockage et de transport avec emballage (% HR)
(sans condensation) |
10 ~ 95 |
| Gamme d'énergie des rayons X |
40kV ~ 225/450kV
|
|
|
