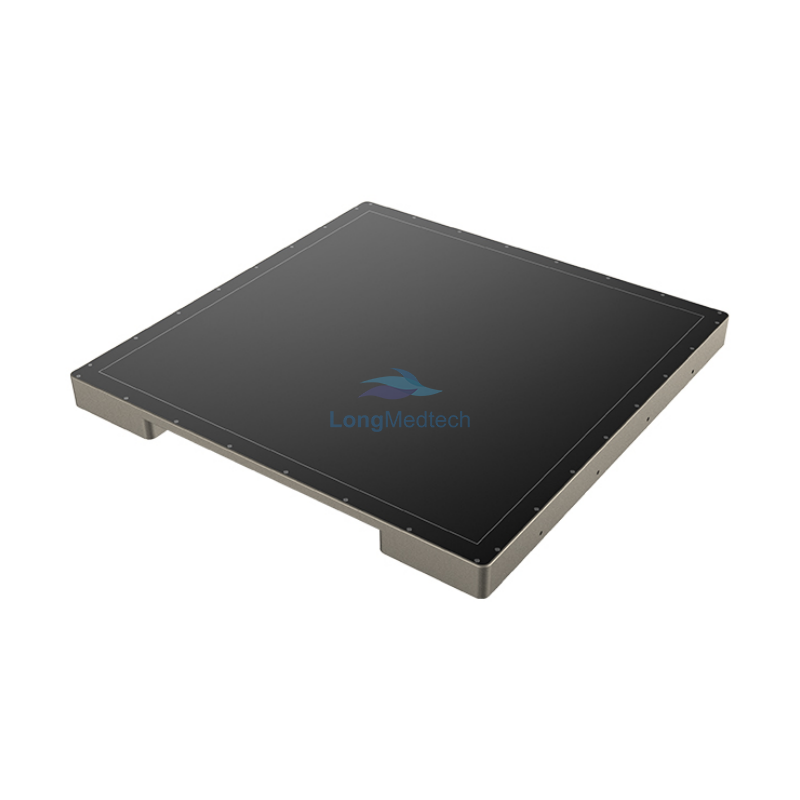

Le NDT 1717M est un FPD a-Si résistant aux radiations de 17 pouces pour l'imagerie en temps réel. Le détecteur prend en charge des fréquences d'images allant jusqu'à 18 ips et l'ADC 16 bits offre une plage dynamique élevée et un excellent rapport contraste/bruit. La communication des données s'effectue par interface optique et le SDK du logiciel iRay prend en charge l'étalonnage, la configuration, l'acquisition d'images, le prétraitement et la visualisation du détecteur sur un poste de travail exécutant le système d'exploitation MS Windows. Le NDT 1717M convient aux applications industrielles de CND telles que les inspections de pièces moulées et le comptage CMS.
Caractéristiques
Technologie de capteur TFT a-Si résistante aux rayonnements éprouvée
Zone d'imagerie de 43 × 43 cm²
Imagerie dynamique en pleine résolution à 6 ips, 2 × 2 à 12 ips et 3 × 3 à 18 ips
Interface fibre optique sans perte d'image
Plage d'énergie de 40 kV ~ 160/450 kV
Haute résolution spatiale avec un pas de pixel de 139 μm
Vitesse rapide, débit élevé
Intégration facile des logiciels et des systèmes
| END 1717M |
| Technologie des détecteurs |
a-Si TFT |
Dureté aux radiations (Gy) |
10000 |
| Scintillateur |
Csl / DRZ-Plus |
Protection contre la pénétration |
IP20 |
| Pas de pixel (μm) |
139 |
Dimensions (mm) |
470 × 470 × 39,6 / 46,5 |
| Matrice de pixels |
3072 × 3072 |
Chargeur de voiture |
Non |
| Surface active (pouces) |
17 × 17 |
Poids (kg) |
11 / 26 |
| Résolution spatiale (lp/mm) |
3.6 |
Dissipation de puissance (W) |
25 |
| Conversion AD (bits) |
16 |
Température de fonctionnement (℃) |
10 ~ 40 |
| Fréquence d'images (ips) |
6 (1×1)
12 (2×2)
18 (3×3) |
Température de stockage et de transport avec emballage (℃) |
-10 ~ 55 |
| Interface de données |
Fibre Optique |
Humidité de fonctionnement (% RH)
(sans condensation) |
5 ~ 90 |
| Mode de déclenchement |
Continu et Pulsé |
Humidité de stockage et de transport avec emballage (% HR)
(sans condensation) |
5 ~ 90 |
| Gamme d'énergie des rayons X |
40kV ~ 160/450kV |
|
|
