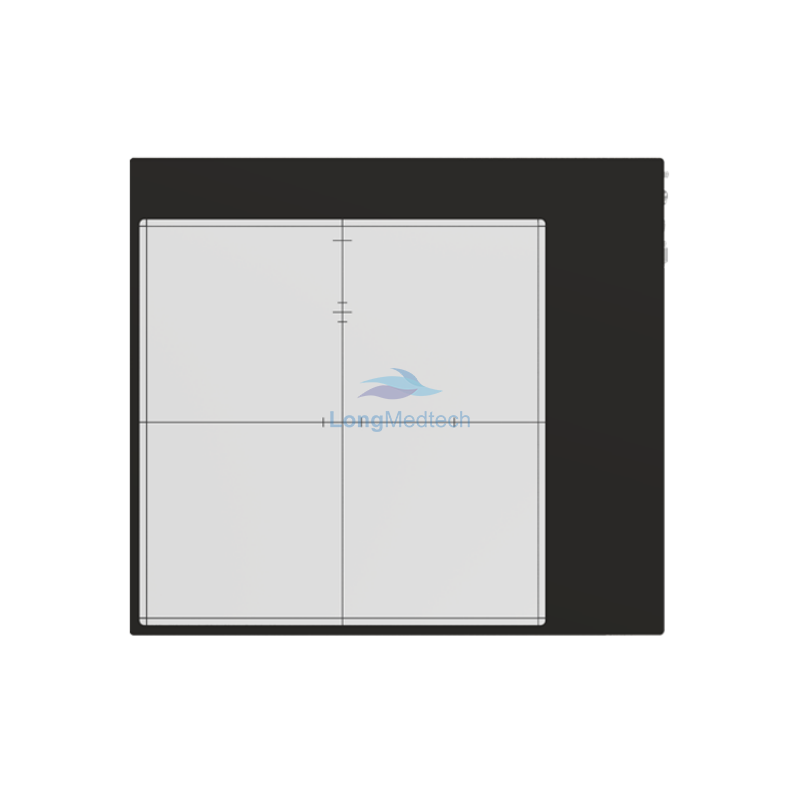

NDT 1717HE عبارة عن FPD عالي الطاقة تم تطويره باستخدام تقنية الاستشعار ذات المقاومة العالية للإشعاع للتصوير الديناميكي. يحتوي مستشعر الصور منخفض الضوضاء مقاس 43 × 43 سم² على درجة بكسل تبلغ 100 ميكرومتر. وهو مقترن بإلكترونيات قراءة 16 بت ويوفر تصويرًا ممتازًا بمعدلات إطارات تصل إلى 30 إطارًا في الثانية. ويتم اتصال البيانات عبر واجهة الألياف الضوئية. يوفر برنامج iRay SDK الدعم لمعايرة الكاشف وتكوينه والحصول على الصور والمعالجة المسبقة والعرض على محطة عمل تعمل بنظام التشغيل MS Windows. يعد NDT 1717HE مناسبًا لتطبيقات NDT عالية الطاقة المدمجة مع المسرع الخطي.
سمات
-
تقنية مستشعر A-Si TFT للإشعاع الثابت
-
مساحة تصوير 43×43 سم²
-
تصوير ديناميكي بدقة كاملة بمعدل 10 إطارًا في الثانية، و2×2 بمعدل 20 إطارًا في الثانية، و3×3 بمعدل 30 إطارًا في الثانية
-
واجهة الألياف الضوئية دون فقدان الصورة
-
تتراوح الطاقة من 40 كيلو فولت إلى 15 ميجا فولت
-
سهولة تكامل البرامج والنظام
-
مستويات ربح متعددة قابلة للبرمجة
-
عائد الاستثمار القابل للبرمجة
| إن دي تي 1717هـ |
| تكنولوجيا الكاشف |
أ-سي TFT |
صلابة الإشعاع (غراي) |
10000 |
| وميض |
CSL / DRZ-Fine / DRZ-Plus |
حماية الدخول |
IP30 |
| درجة البكسل (ميكرومتر) |
100 |
الأبعاد (مم) |
477 × 560 × 35 |
| المنطقة النشطة (بوصة) |
17 × 17 |
شاحن سيارة |
لا |
| الدقة المكانية (ليرة لبنانية/مم) |
5 |
الوزن (كجم) |
≥10 |
| تحويل الإعلان (بت) |
16 |
تبديد الطاقة (وات) |
30 |
| معدل الإطارات (إطارًا في الثانية) |
10 (1×1)
20 (2×2)
30 (3×3) |
درجة حرارة التشغيل (°C) |
10 ~ 40 |
| واجهة البيانات |
الألياف الضوئية |
درجة حرارة التخزين والنقل مع العبوة (°C) |
-10 ~ 55 |
| وضع الزناد |
المستمر والنبضي |
رطوبة التشغيل (% RH)
(دون تكاثف) |
30 ~ 70 |
| نطاق طاقة الأشعة السينية |
40 كيلو فولت ~ 15 ميجا فولت |
رطوبة التخزين والنقل مع العبوة (% RH)
(دون تكاثف) |
10 ~ 95 |
