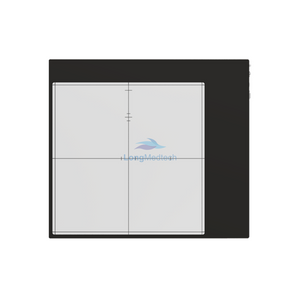

NDT 1717M عبارة عن إشعاع 17 بوصة صلب a-Si FPD للتصوير في الوقت الفعلي. يدعم الكاشف معدلات إطارات تصل إلى 18 إطارًا في الثانية، ويوفر ADC 16 بت نطاقًا ديناميكيًا عاليًا ونسبة تباين إلى ضوضاء ممتازة. يتم إجراء اتصال البيانات من خلال الواجهة البصرية، ويوفر برنامج iRay SDK الدعم لمعايرة الكاشف والتكوين والحصول على الصور والمعالجة المسبقة والعرض على محطة عمل تعمل بنظام التشغيل MS Windows. يعد NDT 1717M مناسبًا لتطبيقات NDT الصناعية مثل عمليات فحص الصب وحساب SMD.
سمات
تقنية مستشعر A-Si TFT للإشعاع الثابت
مساحة تصوير 43 × 43 سم²
تصوير ديناميكي بدقة كاملة بمعدل 6 إطارًا في الثانية، و2 × 2 بمعدل 12 إطارًا في الثانية، و3 × 3 بمعدل 18 إطارًا في الثانية
واجهة الألياف الضوئية دون فقدان الصورة
تتراوح الطاقة من 40 كيلو فولت ~ 160 / 450 كيلو فولت
دقة مكانية عالية مع درجة بكسل 139 ميكرومتر
سرعة سريعة، إنتاجية عالية
سهولة تكامل البرامج والنظام
| NDT 1717M |
| تكنولوجيا الكاشف |
أ-سي TFT |
صلابة الإشعاع (غراي) |
10000 |
| وميض |
CSL / DRZ-بلس |
حماية الدخول |
IP20 |
| درجة البكسل (ميكرومتر) |
139 |
الأبعاد (مم) |
470 × 470 × 39.6 / 46.5 |
| مصفوفة بكسل |
3072 × 3072 |
شاحن سيارة |
لا |
| المنطقة النشطة (بوصة) |
17 × 17 |
الوزن (كجم) |
11 / 26 |
| الدقة المكانية (ليرة لبنانية/مم) |
3.6 |
تبديد الطاقة (وات) |
25 |
| تحويل الإعلان (بت) |
16 |
درجة حرارة التشغيل (°C) |
10 ~ 40 |
| معدل الإطارات (إطارًا في الثانية) |
6 (1×1)
12 (2×2)
18 (3×3) |
درجة حرارة التخزين والنقل مع العبوة (°C) |
-10 ~ 55 |
| واجهة البيانات |
الألياف الضوئية |
رطوبة التشغيل (% RH)
(دون تكاثف) |
5 ~ 90 |
| وضع الزناد |
المستمر والنبضي |
رطوبة التخزين والنقل مع العبوة (% RH)
(دون تكاثف) |
5 ~ 90 |
| نطاق طاقة الأشعة السينية |
40 كيلو فولت ~ 160/450 كيلو فولت |
|
|
