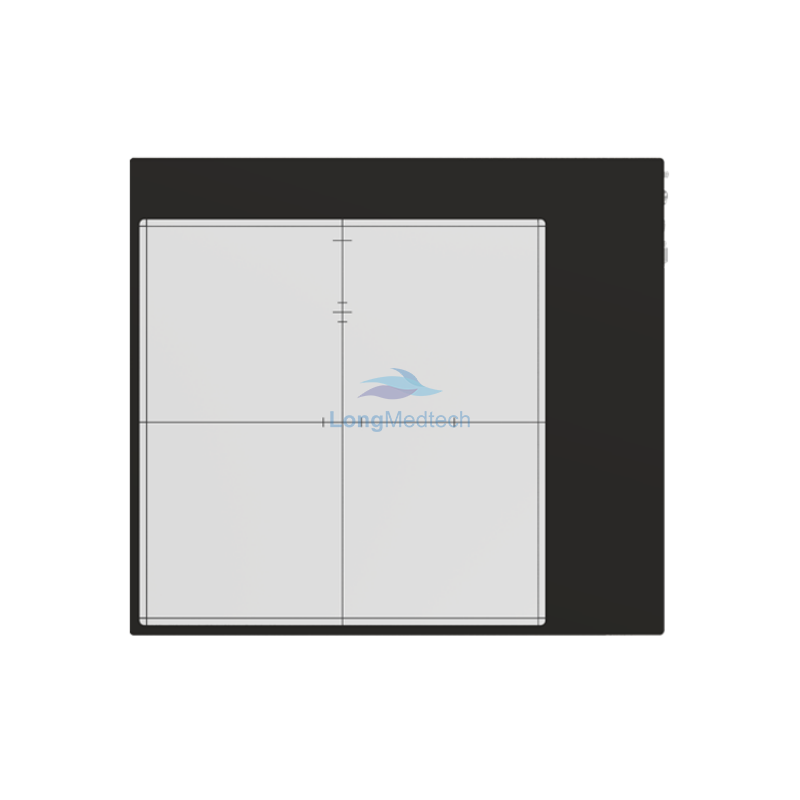

Le NDT 1717HE est un FPD haute énergie développé avec la technologie de capteur à haute résistance aux radiations pour l'imagerie dynamique. Le capteur d'image à faible bruit de 43 × 43 cm² a un pas de pixel de 100 µm. Il est couplé à une électronique de lecture 16 bits et fournit une excellente imagerie à des fréquences d'images allant jusqu'à 30 ips. La communication des données s'effectue via une interface à fibre optique. Le SDK du logiciel iRay prend en charge l'étalonnage, la configuration, l'acquisition d'images, le prétraitement et la visualisation du détecteur sur un poste de travail exécutant le système d'exploitation MS Windows. Le NDT 1717HE convient aux applications CND à haute énergie intégrées à un accélérateur linéaire.
Caractéristiques
-
Technologie de capteur TFT a-Si résistante aux rayonnements éprouvée
-
Zone d'imagerie de 43 × 43 cm²
-
Imagerie dynamique en pleine résolution à 10 ips, 2×2 à 20 ips et 3×3 à 30 ips
-
Interface fibre optique sans perte d'image
-
Plage d'énergie de 40 kV ~ 15 MV
-
Intégration facile des logiciels et des systèmes
-
Plusieurs niveaux de gain programmables
-
Retour sur investissement programmable
| CND 1717HE |
| Technologie des détecteurs |
a-Si TFT |
Dureté aux radiations (Gy) |
10000 |
| Scintillateur |
Csl / DRZ-Fine / DRZ-Plus |
Protection contre la pénétration |
IP30 |
| Pas de pixel (μm) |
100 |
Dimensions (mm) |
477 × 560 × 35 |
| Surface active (pouces) |
17 × 17 |
Chargeur de voiture |
Non |
| Résolution spatiale (lp/mm) |
5 |
Poids (kg) |
≤10 |
| Conversion AD (bits) |
16 |
Dissipation de puissance (W) |
30 |
| Fréquence d'images (ips) |
10 (1×1)
20 (2×2)
30 (3×3) |
Température de fonctionnement (℃) |
10 ~ 40 |
| Interface de données |
Fibre Optique |
Température de stockage et de transport avec emballage (℃) |
-10 ~ 55 |
| Mode de déclenchement |
Continu et Pulsé |
Humidité de fonctionnement (% HR)
(sans condensation) |
30 ~ 70 |
| Gamme d'énergie des rayons X |
40 kV ~ 15 MV |
Humidité de stockage et de transport avec emballage (% HR)
(sans condensation) |
10 ~ 95 |
