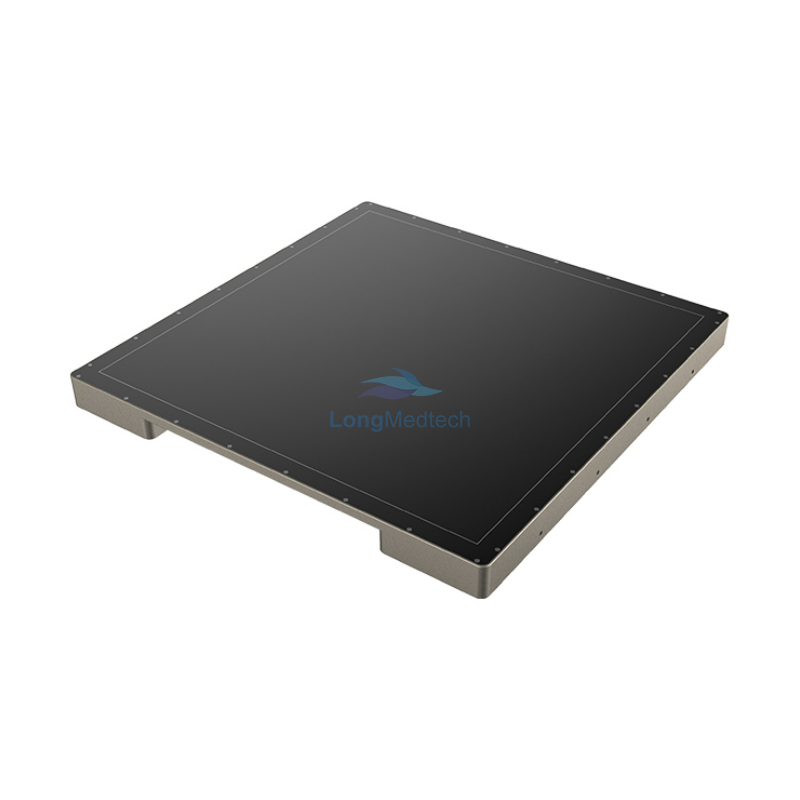

NDT 1717M нь бодит цагийн дүрслэлд зориулагдсан 17 инчийн цацрагийн хатуу a-Si FPD юм. Илрүүлэгч нь фрэймийн хурдыг 18 fps хүртэл дэмждэг бөгөөд 16 битийн ADC нь өндөр динамик хүрээ, маш сайн тодосгогч дуу чимээний харьцааг хангадаг. Өгөгдлийн холбоог оптик интерфэйсээр гүйцэтгэдэг бөгөөд iRay програм хангамжийн SDK нь MS Windows үйлдлийн систем дээр ажилладаг ажлын станц дээр илрүүлэгчийн тохируулга, тохиргоо, зураг авах, урьдчилан боловсруулах, үзэхэд дэмжлэг үзүүлдэг. NDT 1717M нь цутгамал шалгалт, SMD тоолох зэрэг үйлдвэрлэлийн NDT хэрэглээнд тохиромжтой.
Онцлогууд
Батлагдсан цацрагийн хатуу a-Si TFT мэдрэгч технологи
43 × 43 см² дүрслэх талбай
Бүрэн нягтралтай динамик дүрслэл секундэд 6 кадр, секундэд 12 кадрт 2 × 2, секундэд 18 кадрт 3 × 3 байна.
Зургийн алдагдалгүй оптик шилэн интерфейс
Эрчим хүчний хүрээ 40 кВ ~ 160 / 450 кВ
139 μm пикселийн давтамжтай орон зайн өндөр нарийвчлалтай
Хурдан хурд, өндөр дамжуулах чадвар
Хялбар програм хангамж, системийг нэгтгэх
| NDT 1717M |
| Илрүүлэгчийн технологи |
a-Si TFT |
Цацрагийн хатуулаг (Gy) |
10000 |
| Сцинтиллятор |
Csl / DRZ-Plus |
Нэвтрэх хамгаалалт |
IP20 |
| Пикселийн давтамж (мкм) |
139 |
Хэмжээ (мм) |
470 × 470 × 39.6 / 46.5 |
| Пикселийн матриц |
3072 × 3072 |
Машины цэнэглэгч |
Үгүй |
| Идэвхтэй талбай (инч) |
17 × 17 |
Жин (кг) |
11/26 |
| Орон зайн нарийвчлал (lp/mm) |
3.6 |
Эрчим хүчний зарцуулалт (W) |
25 |
| AD хөрвүүлэлт (бит) |
16 |
Ашиглалтын температур (℃) |
10 ~ 40 |
| Хүрээний хурд (fps) |
6 (1×1)
12 (2×2)
18 (3×3) |
Багцтай хадгалах, тээвэрлэх температур (℃) |
-10 ~ 55 |
| Өгөгдлийн интерфейс |
Оптик шилэн |
Ашиглалтын чийгшил (% RH)
(Конденсацгүй) |
5 ~ 90 |
| Триггер горим |
Тасралтгүй ба импульс |
Багцтай хадгалах, тээвэрлэх чийгшил (% RH)
(конденсацигүй) |
5 ~ 90 |
| Рентген туяаны энергийн хүрээ |
40кВ ~ 160 / 450 кВ |
|
|
